雷尼紹測針類型
發布時間：2019-01-19 16:10:30點擊率：
測針類型
雷尼紹原產的全系列測針包括一系列適用于不同測量應用的配置
直測針
命名規則：
M2 STY D2R L20 EWL14 D1.4SS
直測針是最簡單且最常用的測針類型，適合大多數測量應用。測針球頭材質為紅寶石、氮化硅、氧化鋯、陶瓷或碳化鎢。測針夾持座和測桿有一系列材料供選擇 — 鈦、碳化鎢、不銹鋼、陶瓷和碳纖維。
M2 STY D2R L20 EWL14 D1.4SS
說明：
M2螺紋直測針，配?2 mm紅寶石測球，長度20 mm，有效工作長度14 mm，?1.4 mm不銹鋼測桿。直測針是最簡單且最常用的測針類型，適合大多數測量應用。測針球頭材質為紅寶石、氮化硅、氧化鋯、陶瓷或碳化鎢。測針夾持座和測桿有一系列材料供選擇 — 鈦、碳化鎢、不銹鋼、陶瓷和碳纖維。
星形測針 -
命名規則：
M2 STR D2R 5BALL L19.5 S32說明：
M2螺紋星形測針，配?2 mm紅寶石測球。星形測針上有5個測球，總長19.5 mm（從測球中心到星形安裝面底部的距離）。星形測針組的跨距為32 mm。星形測針是由固定安裝在一起的測針組成的多測尖測針配置。星形測針可用于檢測多種特征，包括測針可直接接觸的各種表面和孔。
此配置靈活性強，測尖可與各種特征接觸，無需更換測針?？梢允褂脺y針中心座安裝（最多）5個測針組件，從而自行配置星形測針。
測球材質為紅寶石、氮化硅或氧化鋯。星形測針的每個測尖都需要用與單球測針一樣的方式標定。
針型測針
命名規則：
M2 PNT D1.4TC 30 DEG L10說明：
M2螺紋針型測針，配?1.4 mm碳化鎢測桿/測尖。測尖角度為30°，長度為10 mm。這些針型測針不能用于傳統的XY軸向測量，而專用于螺紋牙型、特定點及刻劃線（按較低精度）的檢測。
采用針形測針，可進行更精確的標定及特征的精細檢測，并可用于檢測細孔的位置。

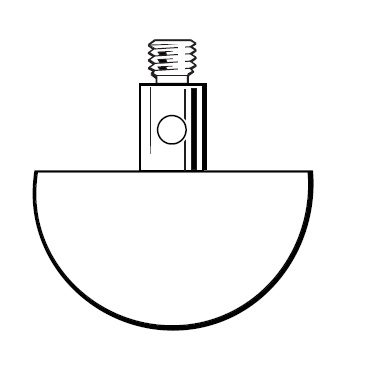

半球形測針
命名規則：
M5 HEM D30 CER L26.5
半球形陶瓷測針是檢測X、Y和Z向深位特征和孔的理想選擇，只需要標定一個球。
此外，用這種大直徑測球測量可均化表面粗糙度造成的影響。
說明：
M5螺紋半球形測針，配?30 mm陶瓷半球頭。從半球頭末端到安裝面的長度為26.5 mm。半球形陶瓷測針是檢測X、Y和Z向深位特征和孔的理想選擇，只需要標定一個球。
此外，用這種大直徑測球測量可均化表面粗糙度造成的影響。
柱形測針
命名規則：
M2 CYL SLVS L13 EWL4說明：
M2螺紋柱形測針，柱形直徑為3 mm，由銀質鋼制成，總長13 mm，有效工作長度4 mm。柱形測針用于測量球形測針無法準確接觸的金屬片、模壓組件和薄工件中的孔。
還可測量各種螺紋特征，并可定位攻絲孔的中心。
球端面柱形測針可進行全面標定及X、Y和Z向測量，因此可進行表面測量。
盤形測針
命名規則：
M2 DSC D18 SLVS T2.2 L2.6 BR-Y
盤形測針是高球度測球的“截面”，用于檢測星形測針無法觸及的孔內退刀槽和凹槽。盡管用簡易盤形測針的“球形邊緣”進行測量與以大直徑測球的外圓進行測量效果相同，但測球表面僅有一小部分能夠接觸到特征。因此為確保與待測特征有良好接觸，較薄的盤形測針需要仔細調整角度。
簡易盤形測針僅需要標定一個直徑（通常使用環規），但僅限于Ｘ和Y方向的有效測量。在盤形測針上加一個“半球形滾子”即可進行Z方向標定和測量，但該半球形滾子的中心位置須超過測頭直徑。半球形滾子可用標準球或塊規標定。將盤形測針繞其中心轉動并鎖定，可定位“半球形滾子”，使之與實際應用位置適應。
盤形測針的中心還可帶有M2螺紋，可用于固定測針中心座，這增強了測量深孔底部特征的靈活性（盤形測針本身難以觸測這些特征）。盤形測針有多種直徑和厚度規格，材質通常為鋼、陶瓷或紅寶石。
說明：
M2螺紋盤形測針，盤徑18 mm。由銀質鋼制成，盤厚2.2 mm，長度2.6 mm。BR代表測球/滾子，后跟“有” (Y) 或“無” (N)。盤形測針是高球度測球的“截面”，用于檢測星形測針無法觸及的孔內退刀槽和凹槽。盡管用簡易盤形測針的“球形邊緣”進行測量與以大直徑測球的外圓進行測量效果相同，但測球表面僅有一小部分能夠接觸到特征。因此為確保與待測特征有良好接觸，較薄的盤形測針需要仔細調整角度。
簡易盤形測針僅需要標定一個直徑（通常使用環規），但僅限于Ｘ和Y方向的有效測量。在盤形測針上加一個“半球形滾子”即可進行Z方向標定和測量，但該半球形滾子的中心位置須超過測頭直徑。半球形滾子可用標準球或塊規標定。將盤形測針繞其中心轉動并鎖定，可定位“半球形滾子”，使之與實際應用位置適應。
盤形測針的中心還可帶有M2螺紋，可用于固定測針中心座，這增強了測量深孔底部特征的靈活性（盤形測針本身難以觸測這些特征）。盤形測針有多種直徑和厚度規格，材質通常為鋼、陶瓷或紅寶石。
加長桿
命名規則：
M4 EXT L15 D7 SS說明：
M4螺紋加長桿，長度15 mm，?7 mm，由不銹鋼制成。測針加長桿有多種長度和材料規格 — 材質包括鋼、鈦、鋁、陶瓷和碳纖維。
對于超長加長桿，必須考慮材料的熱膨脹特性。
對刀測針
命名規則：
對刀測針的規格非常多，但通常都具有通用的M4安裝螺紋或?4 mm安裝孔。對于4個面的方形測尖，長度L是從測量面到安裝面的距離。對于5個面的立方塊和圓盤，長度是從測量面到前端面的距離。
刀具的設定公差取決于測尖對機器軸向的平面度和平行度。
為實現這些設定公差，對所有測頭和測頭支座都要進行精細調整。
如果旋轉刀具需要標定直徑，刀具旋轉方向必須與切削方向相反。
碰撞保護
雷尼紹的測針碰撞保護裝置經精心設計，在發生碰撞時折斷，保護測頭不被損壞。
