在制造業，曾經有人概算稱，圓形的工件要比平的工件多，小到螺絲，螺母，墊片，再到氣缸、軸承，圓形的應用度確實很高。

而對于這些旋轉的零部件而言，最需要急切解決的問題就是如何評估他們真實的圓“型”。今天就向大家介紹圓度相關的符號和定義（參考標準:JIS）。

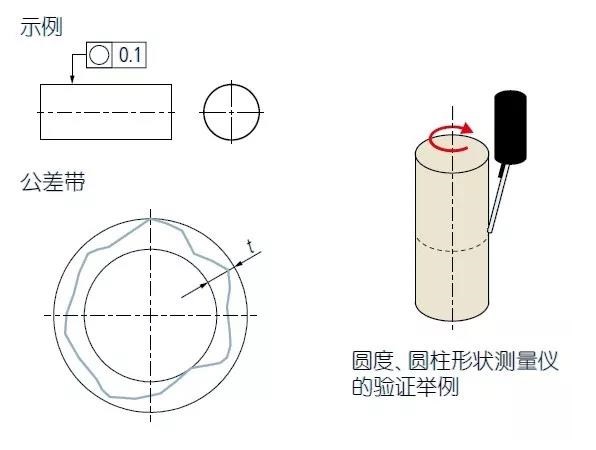

圓度

公差帶是在同一正截面上，半徑差為公差值t的兩同心圓之間的區域。

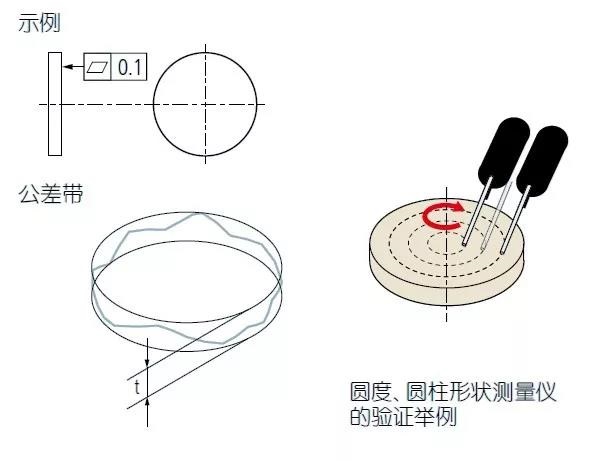

平面度

是距離為公差值t的兩個平行平面之間的區域。

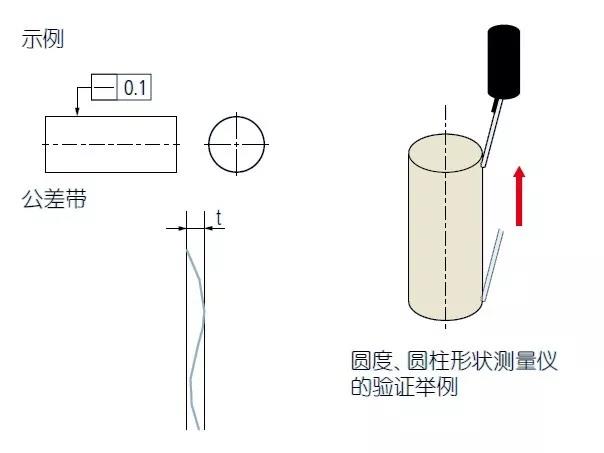

直線度

給定平面內，公差帶距離為公差值t的兩平行直線間的區域。

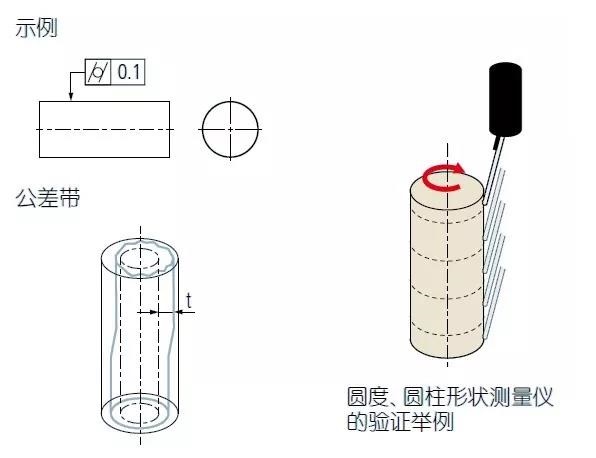

圓柱度

指半徑差為公差值t的兩同軸圓柱面之間的區域。

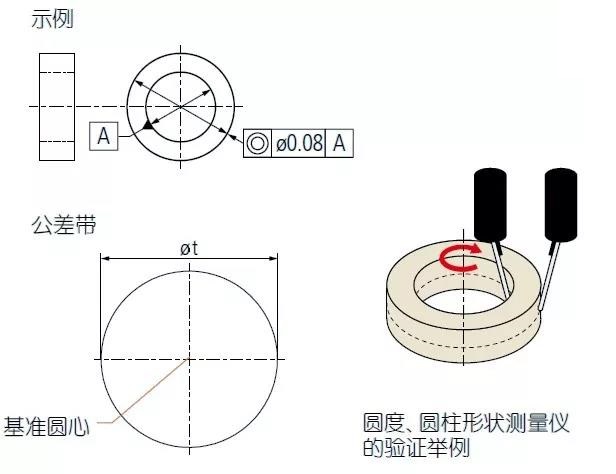

同心度

圓心位置與基準圓心相比的偏差度(在平面幾何中).

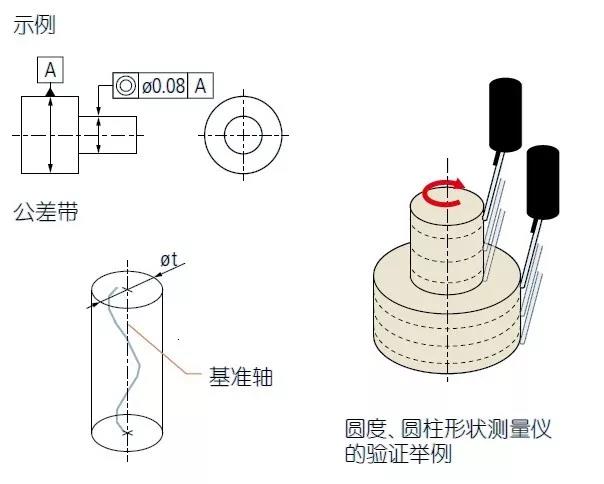

同軸度

直徑為公差值?t的圓柱面內的區域。

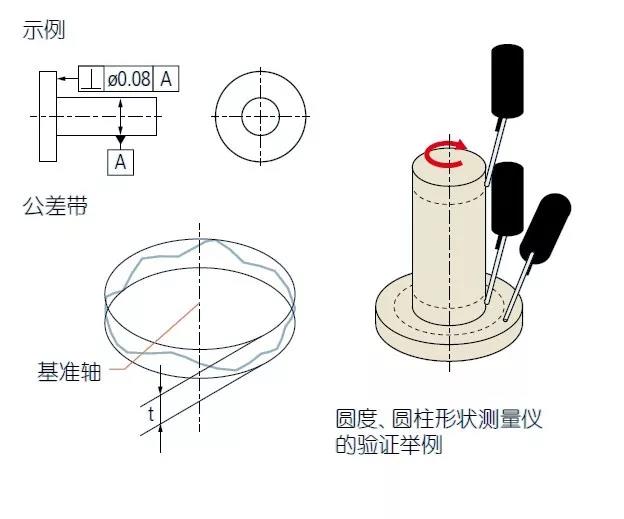

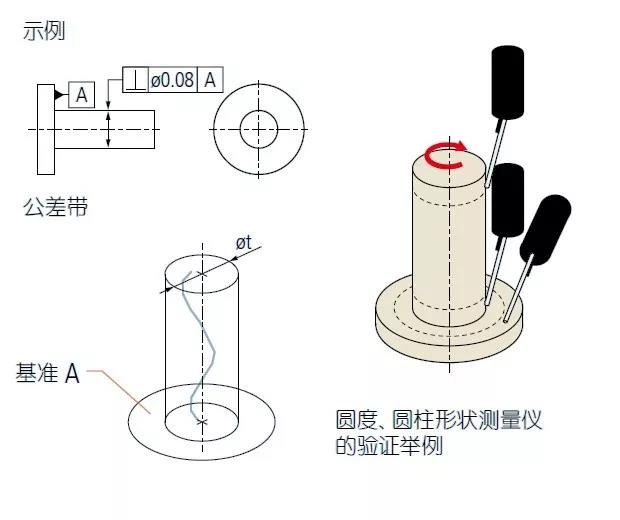

垂直度

直徑為公差值t且垂直于基準面的圓柱內的區域。

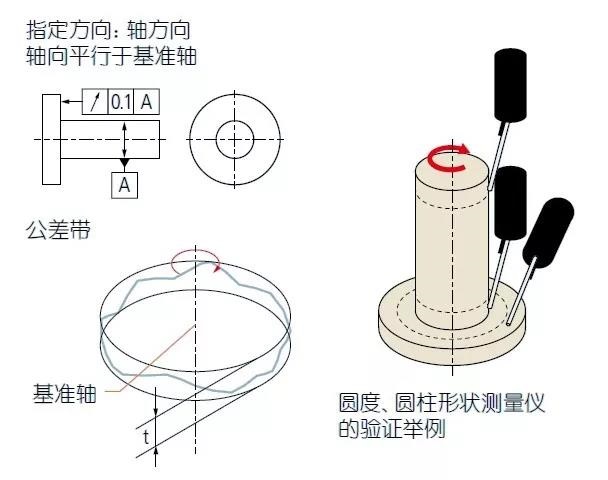

圓跳動

指垂直于基準軸線的任意測量平面內、半徑差為公差值t且圓心在基準軸線上的兩同心圓之間的區域。

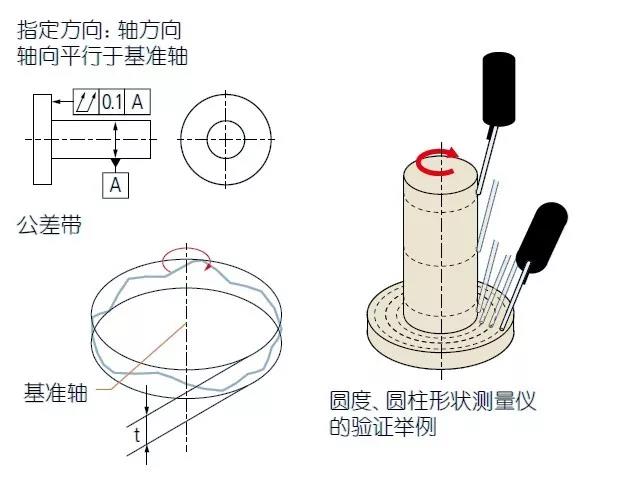

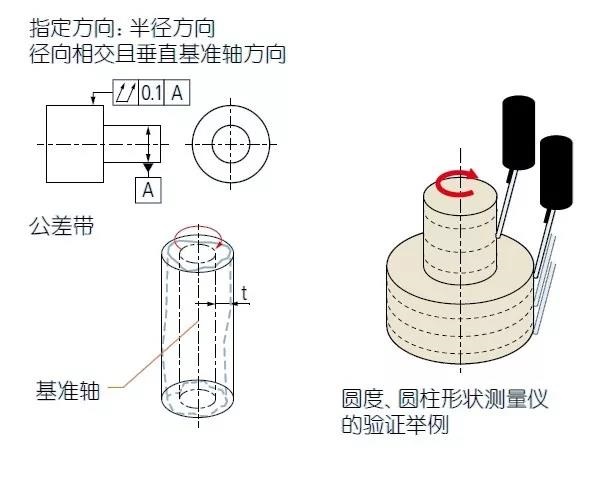

全跳動

指半徑差為公差值t且與基準同軸的兩圓柱面的區域或者是距離為公差值t且與基準垂直的兩平行平面之間的區域。

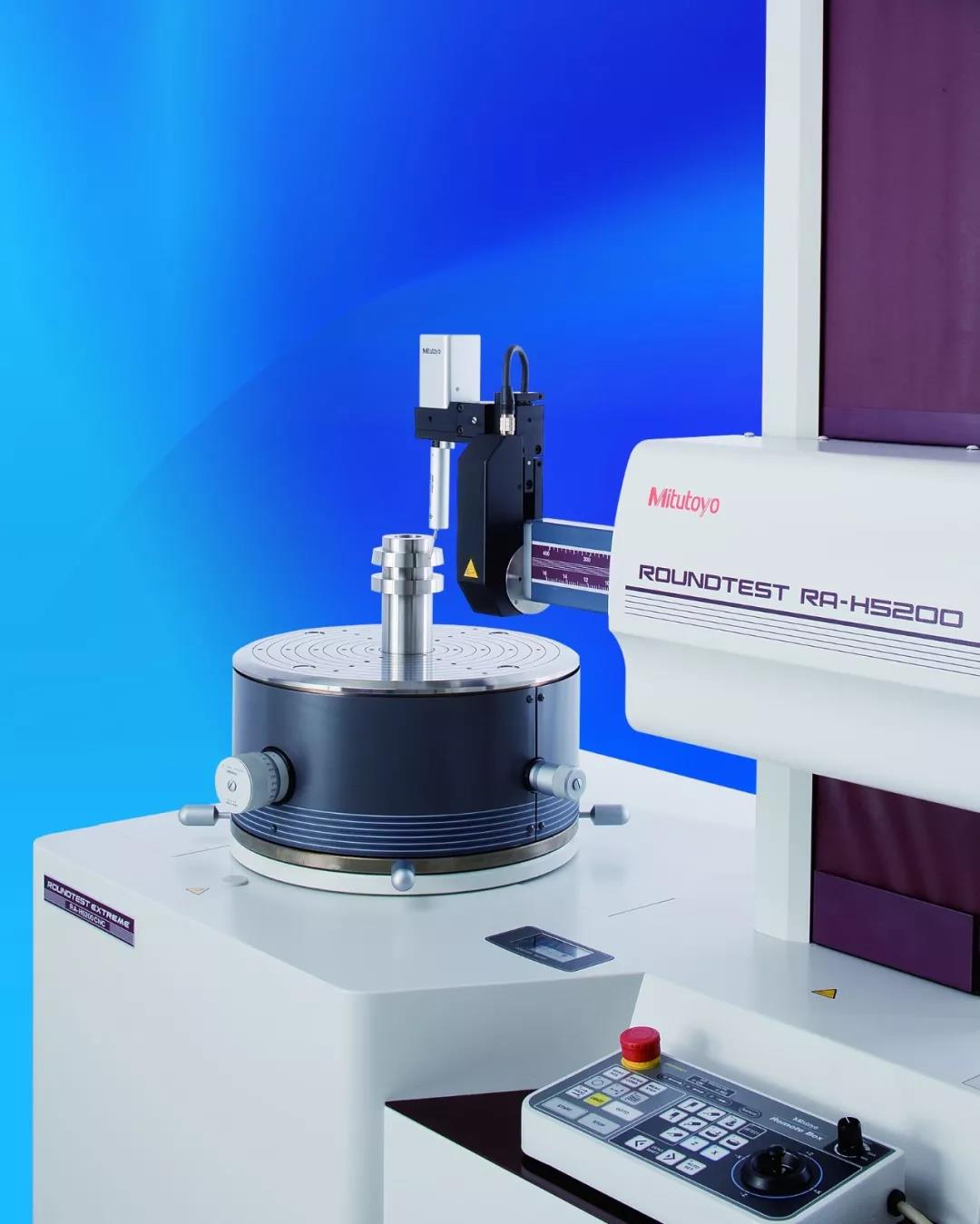

有關圓度、圓柱形狀測量儀的測量小知識，請登錄到歐泰克官網瀏覽。
