ASME Y14.5-2018 簡稱 新版

ASME Y14.5-2009 簡稱 舊版

 1：新版標準在整個章節排版上改變了不少，由舊版的9章（附錄除外），改變成12章（附錄除外），章節增加了，并不是內容增加了很多，是新版標注把舊版標準原來的第一章分開獨立成立3章。

2：新版標準在二維標注基礎上，相應的加上了對應的三維標注。與最新的ISO-GPS標準思路同出一轍，這表明了MBD離我們?cè)絹?lái)越近了。

3：新版標準對CF 的定義和標注進行了拓展，新增加了術語continuous feature（連續要素）和continuous feature of SIZE（連續尺寸要素），新版的CF符號不但可以標注在尺寸公差后面，而且還可以和基準符號和幾何公差框格組合標注。圖1中表示兩個連續的尺寸要素軸當作一個尺寸要素軸管控，圖2中表示6個連續的平面（共面）當作一個大平面作為基準A,圖3中表示6個連續的曲面當作一個曲面用輪廓度管控。

                         圖1  CF 標注在尺寸公差后面

                        圖2 CF和基準組合

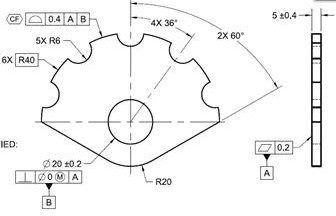

     圖3 CF和輪廓度公差組合

4：亮點：新版標準刪掉了兩幾何公差符號同心度和對稱度。幾何公差符號由舊版標準的14個變成了12個。這也是我們預料到的，在舊版中已經羞羞答答表現出來了，用位置度去表達同心度/同軸度或者對稱度，只是這層關系最后一層紙沒有捅破罷了。新版標準干脆利索，直接拿掉。

新版標準12個幾何公差符號

我們期待在Y14.5-2028版，把平面度符號干掉，把垂直度和平行度符號干掉。在Y14.5-2038版把直線度 和跳動度符號干掉，最后只剩下兩個符號。你猜猜是哪兩個符號？你懂的

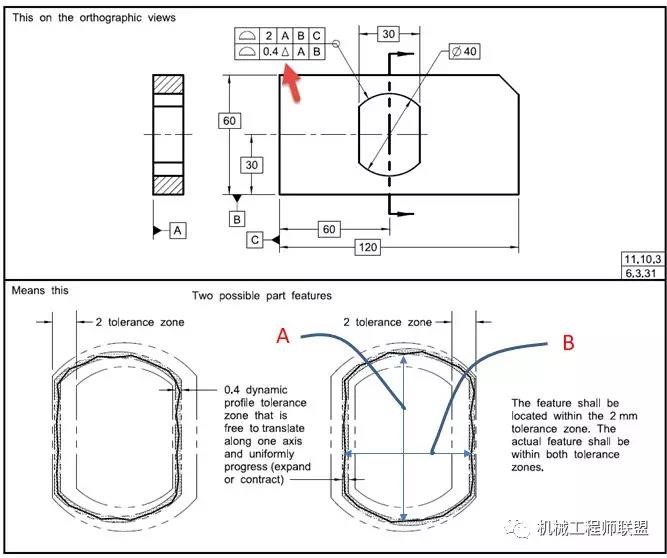

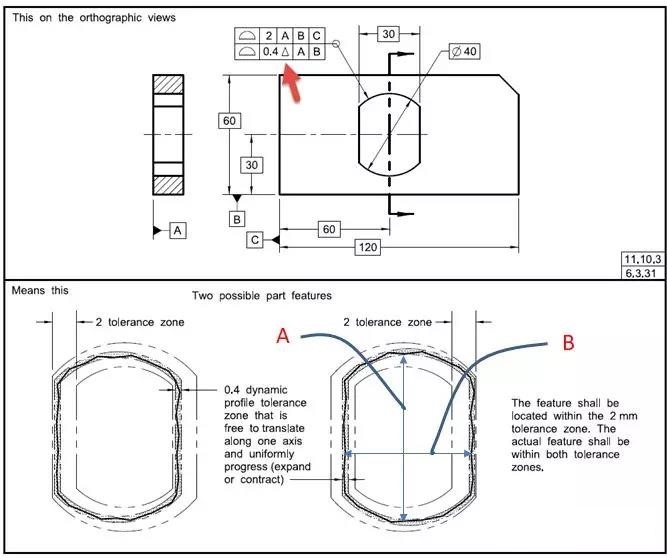

5：亮點，新版標準增加了動態輪廓度符號（Dynamic Profile），這個符號一般是對形狀的加嚴管控，如下圖所示。2的輪廓度公差帶相對理論表面對稱分布，固定不動，三個基準約束了公差帶所有自由度，管控了孔的尺寸大小和位置公差。而0.4的輪廓度公差帶可以左右移動（因?yàn)闆](méi)有C基準約束），而且公差帶的可以膨脹和收縮的（公差帶的寬度是0.4）,如下圖中的A和B尺寸是可以變化的（放到，縮?。?，實際表面要同時在兩公差帶里，所以0.4的輪廓度管控了孔的形狀，加嚴了形狀的管控。

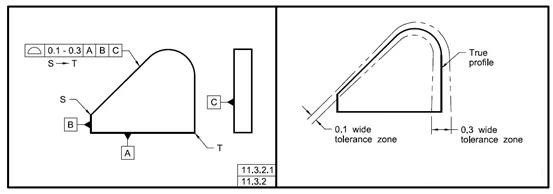

6：亮點：新版標準增加了From-to 符號，這個符號可以允許標注的幾何公差從一個位置到另外一個位置不一樣，公差帶的寬度可以線性變化的，這對某些功能要求很重要。如下圖所示從S-T，兩處的公差值不一樣，S處的輪廓度公差是0.1，T處的輪廓度公差值0.3.其公差帶寬度是變化的。

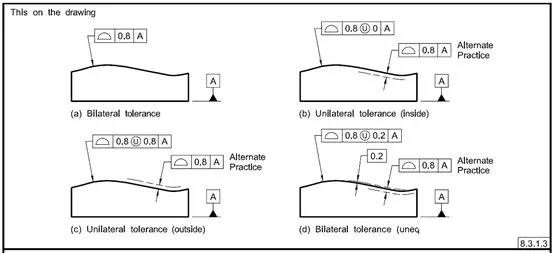

7：非對稱輪廓度表示方法，在舊版中除了可以用U圈表示外，還可以用下面圖示表示，新版只能用U圈表示，規定更明確。

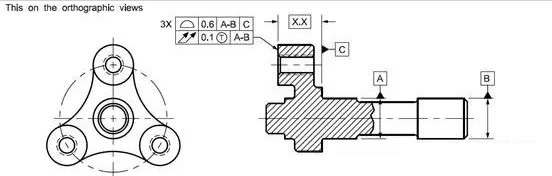

8：增加了跳動度公差符號可以加T圈修飾

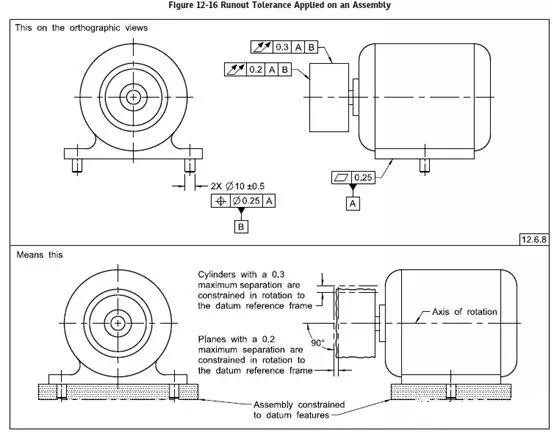

9：亮點：新版標準增加了跳動度公差應用在裝配體上：跳動公差相對旋轉的軸線可以不是基準，如下圖所示，跳動公差相對旋轉的軸線在圖紙并不是基準，基準是A,B，在用A,B定位約束裝配體后，用旋轉軸線檢測跳動度

看來刪掉了同心度公差，把跳動度公差的功能加強了。

當然新標準除了上面主要的改變外，還有很多在舊版標準基礎之上，增加了不少注釋?zhuān)康木褪鞘苟x，符號，更加清晰，消除歧義理解!
