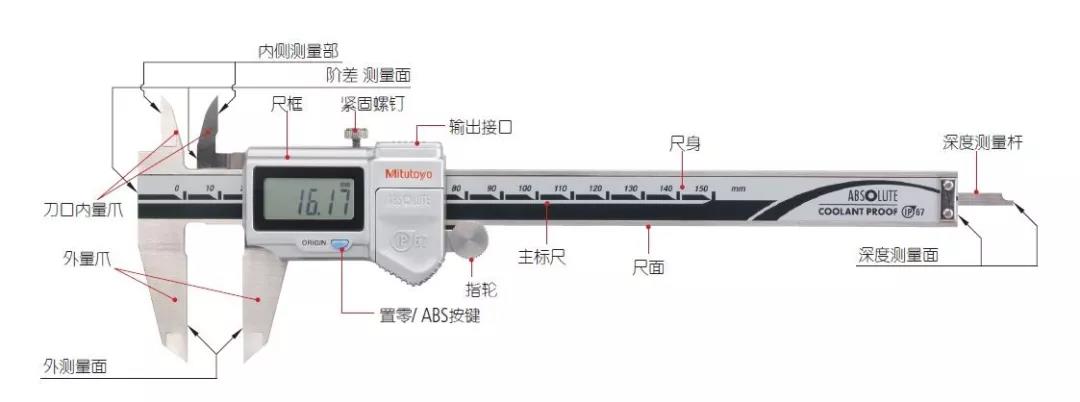

卡尺的各部位名稱

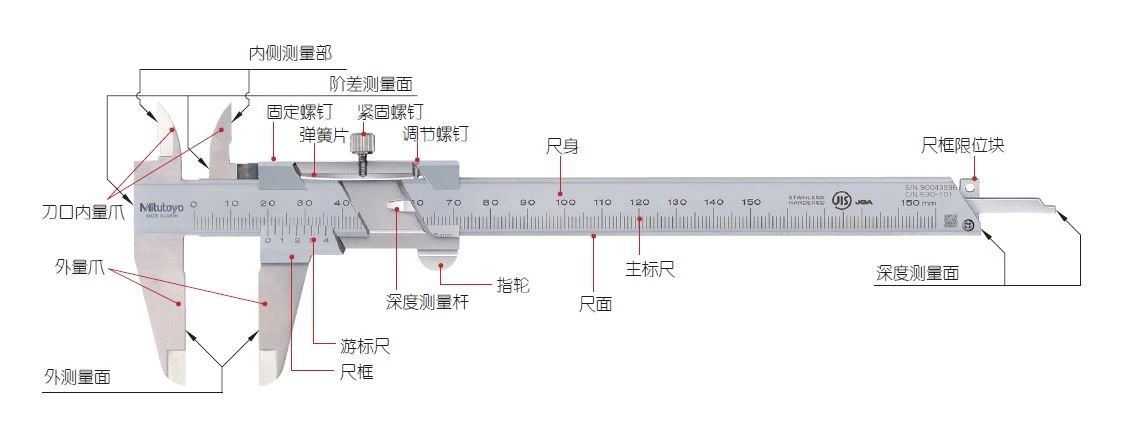

M型標準卡尺

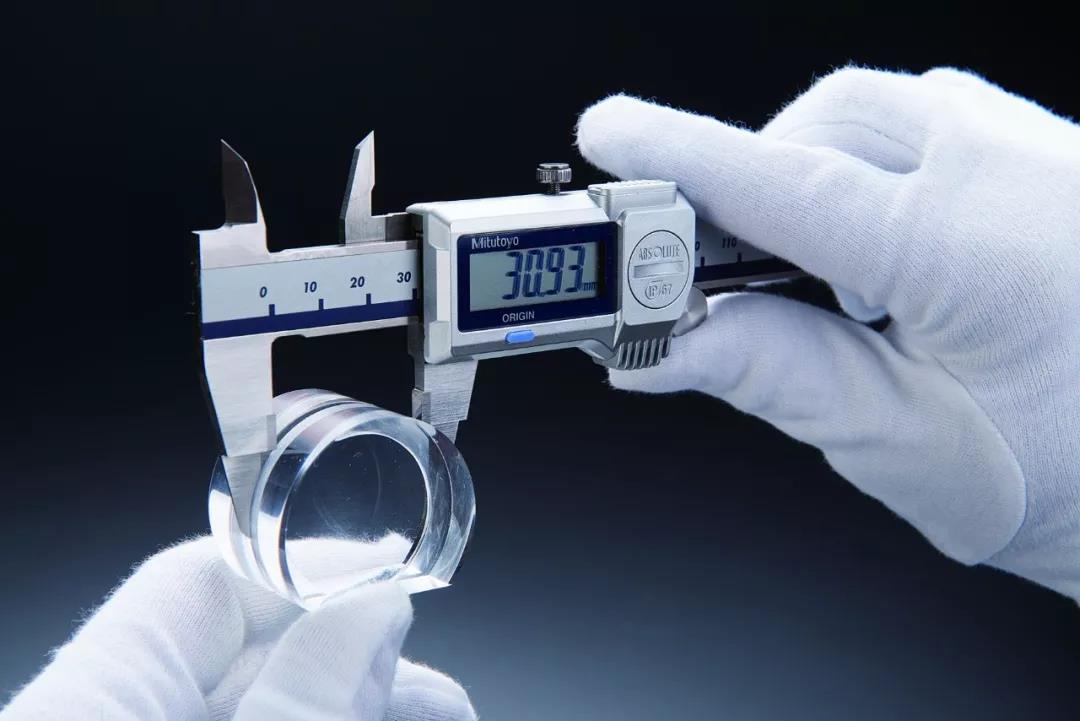

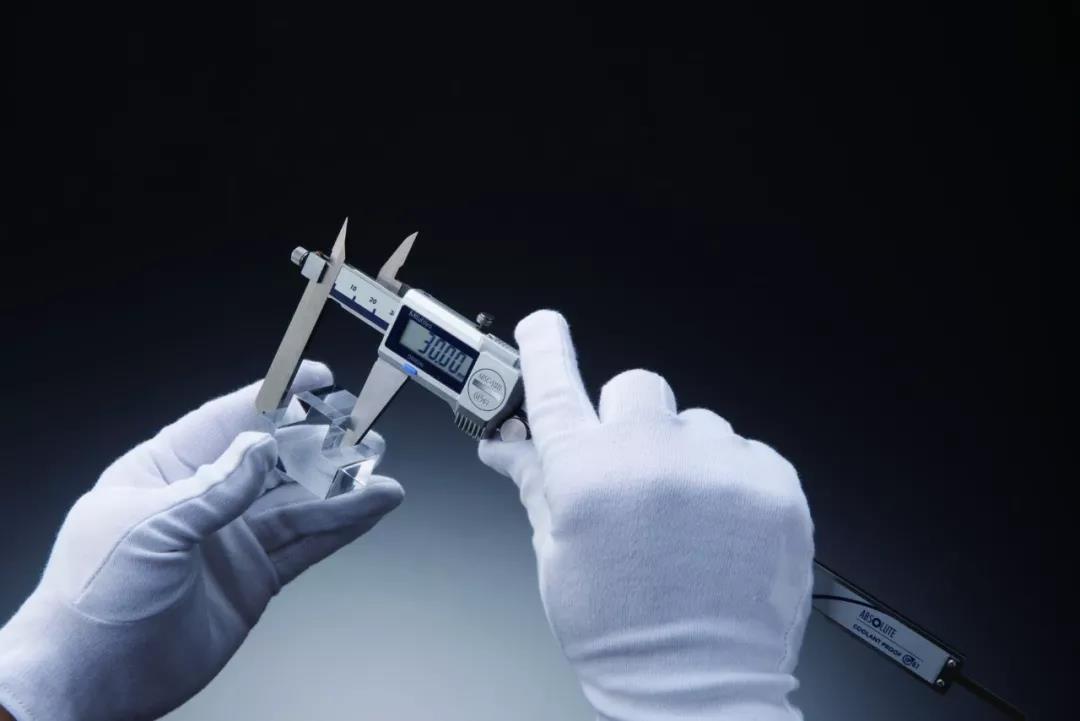

ABS數顯卡尺

卡尺的刻度讀法

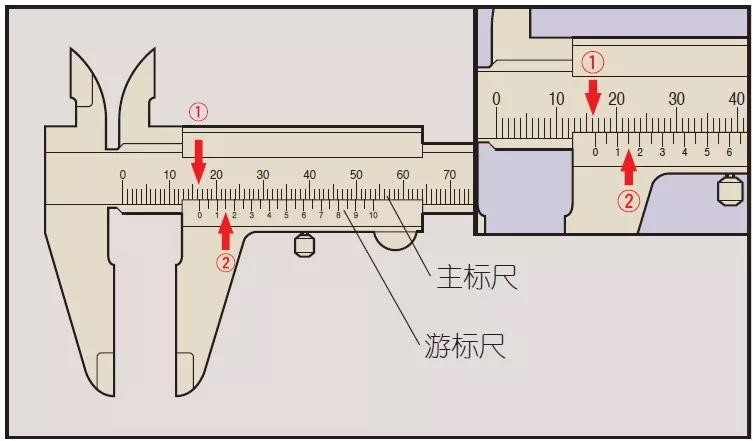

游標卡尺

分度值             0.05mm

①主標尺讀數               16      mm

②游標尺讀數                 0.15  mm

————————————————

讀數值                          16.15  mm

注意：②0.15mm是讀取的主尺刻度與游標刻度重合的位置。

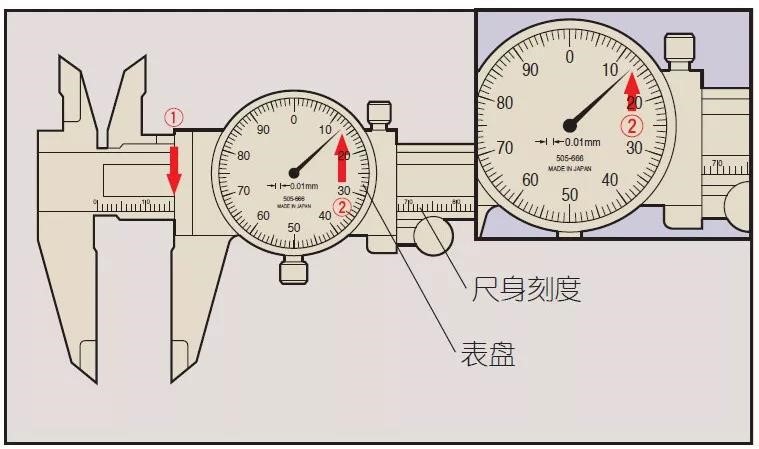

帶表卡尺

分度值             0.01mm

①主標尺讀數                16      mm

②表盤讀數                  0.13  mm

————————————————

讀數值                           16.13  mm

卡尺的測量應用

通用卡尺：

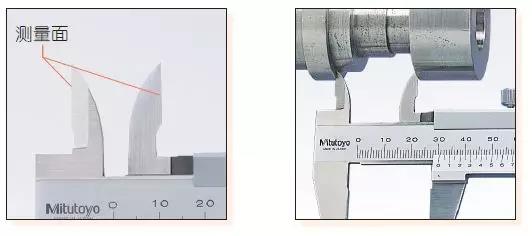

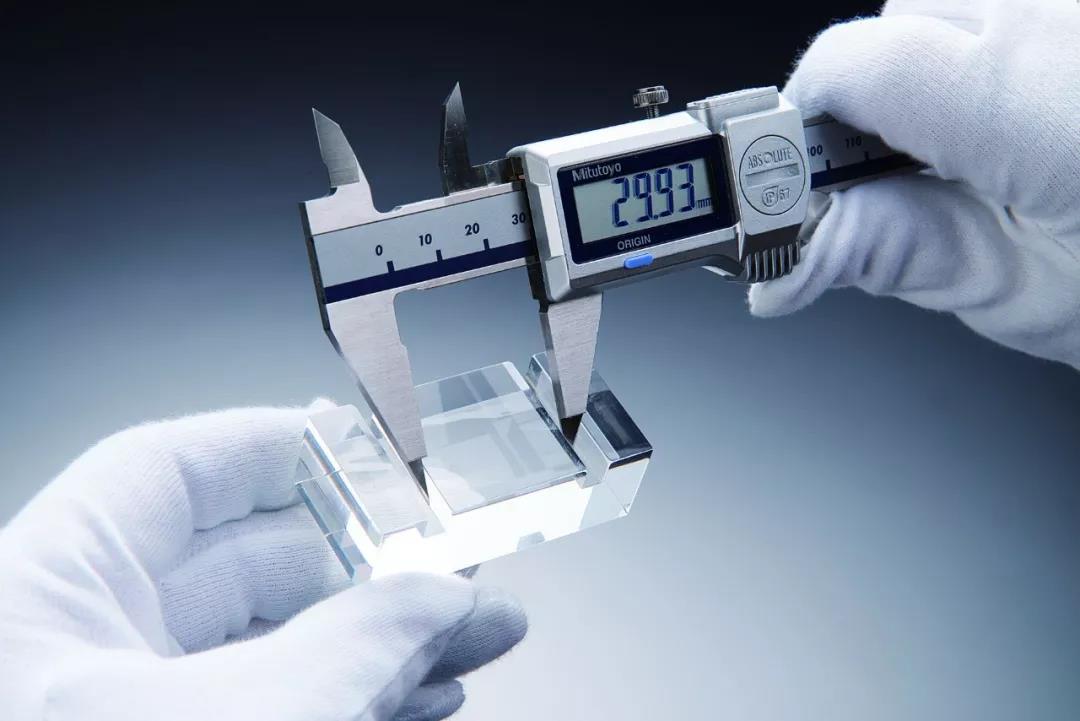

外尺寸測量

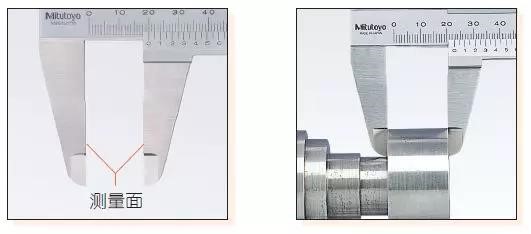

內尺寸測量

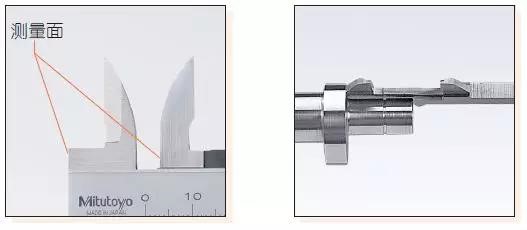

階差測量

深度測量

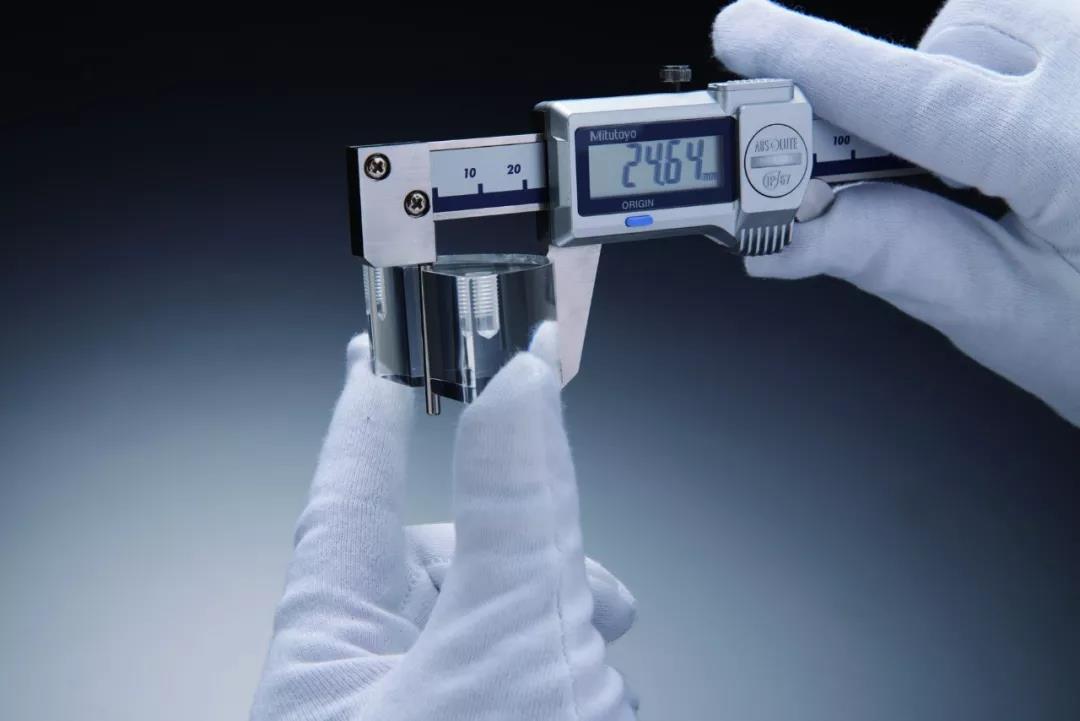

專用卡尺：

溝槽直徑測量_尖爪卡尺

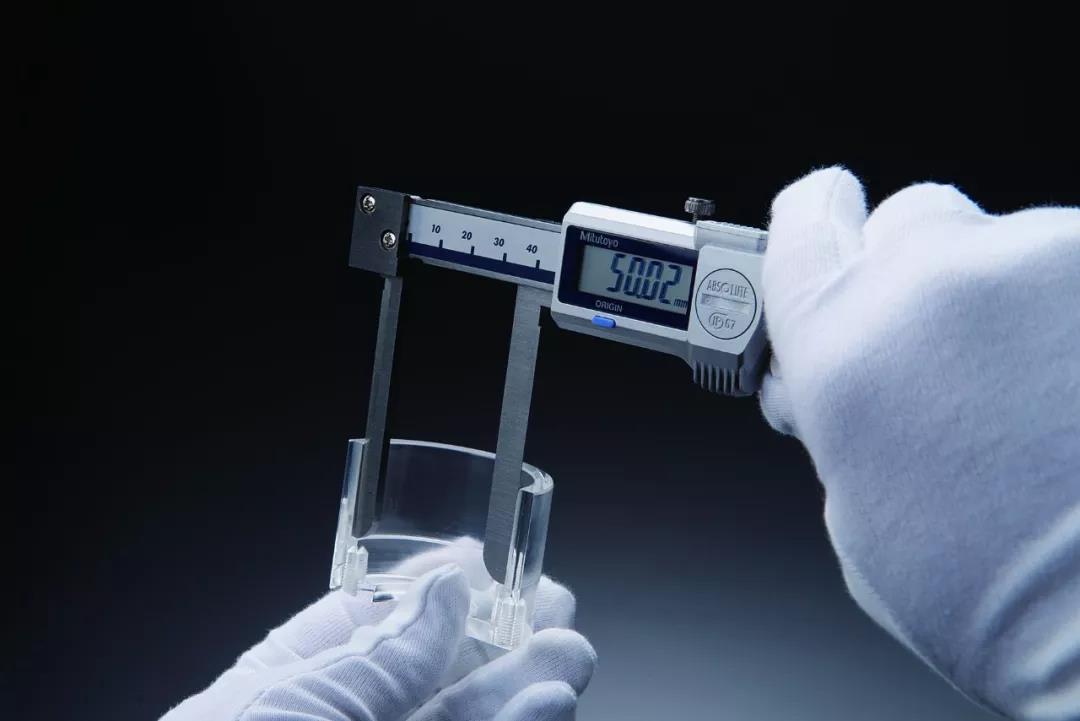

窄槽直徑測量_薄片卡尺

階差斷面測量_偏置卡尺

管壁厚度測量_管壁厚度卡尺

內徑測量_內徑卡尺

卡尺使用注意事項

M型標準卡尺例：

1. 使用少量千分尺潤滑油擦拭基準端面及滑動部位。

2. 全行程移動尺框，確認是否被卡住等。

3. 清潔測量面后，使其貼合，確認下面的內容：

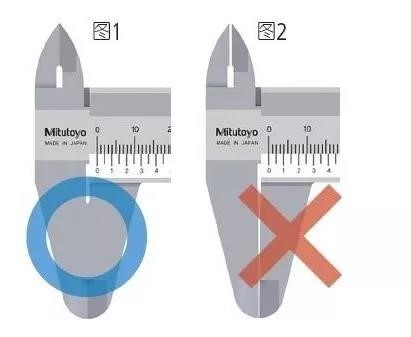

■外側測量面：對準光源時，看不到光是正常的。(圖1)

 有污漬、碎屑或毛刺等不能完全貼合時，有時能看到光。(圖2)

 ■內側測量面：對準光源時，僅能看到一點光的狀態是正常的。(圖1)

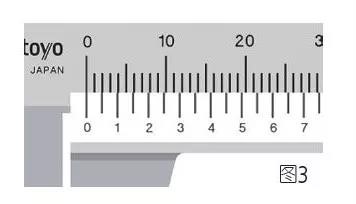

 ■請確認基準點。(圖3)

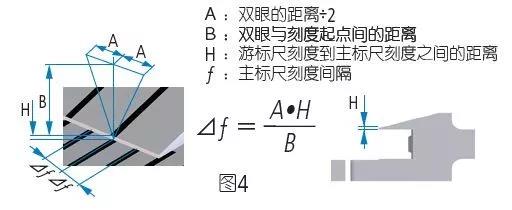

1. 讀取刻度時，請將視線對準正面，注意視差。(圖4)

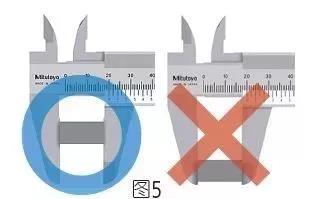

2. 測量時，請使用一定的力量，盡量在量爪根部測量。(圖5)

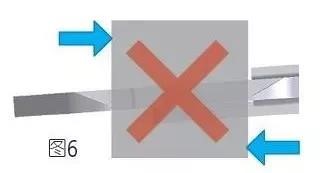

3. 請不要在測量面傾斜的狀態下測量。(圖6)

1. 使用后，確認各部位有無損傷并將整體清潔干凈。

    在附著有水溶性切削油等場所使用時，清潔后，請務必進行防銹處理。

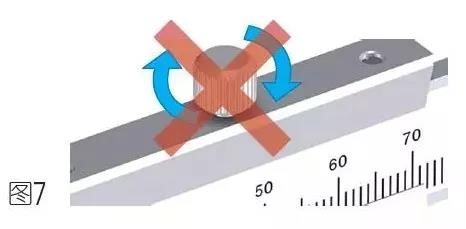

2. 將外側量爪打開0.2～2mm左右，無需擰緊緊固螺釘保管。(圖7)

3. 不能在高溫高濕、多塵埃及多油污的場所存放。

*如使用數顯型卡尺，若長期不使用時請取下電池。
