 名稱：三坐標葉片Blade測量模塊升級
發布時間：2022-03-17 10:17:34點擊率：
|
 |
詳細信息
@此方案可用于新機配置或升級改造。
@需要使用Rational DMIS，并增加葉片模塊。
@建議使用CROMAPLUS+PH10M+SP25M
一. 葉片模塊Blade module
RationalDMIS葉片模塊是專門為航空葉片的檢測、分析和修復開發的葉片專業檢測模塊。該模塊內嵌于RationalDMIS測量軟件內部，界面簡潔明朗，操作方便、快捷。
RationalDMIS葉片模塊，對葉片的截面閉合型線、開口葉片、榫頭等主要參數的進行分析，為航空葉片的生產、檢測、以及修復提供重要的數據資料。
RationalDMIS葉片模塊是具有界面簡潔，CAD功能強大，測量全過程圖形化，且操作方便，快捷，等優點的智能葉片檢測軟件！
1．具有多種方便快捷的坐標系建立和數模對齊功能

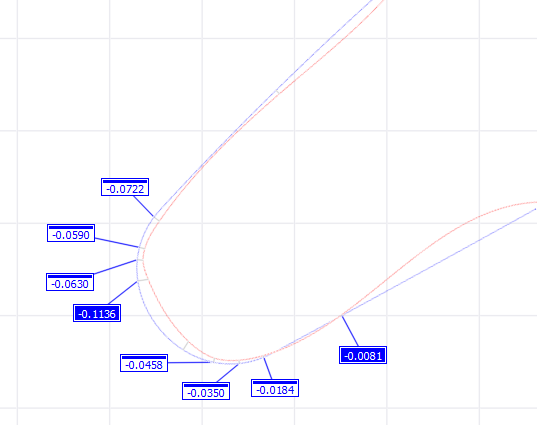

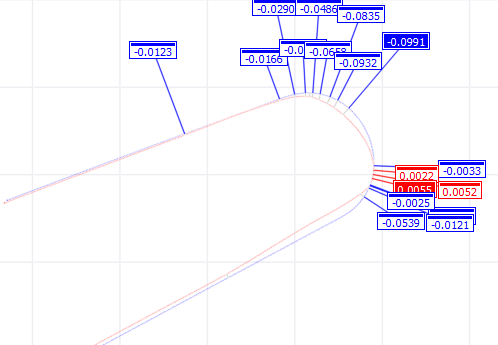

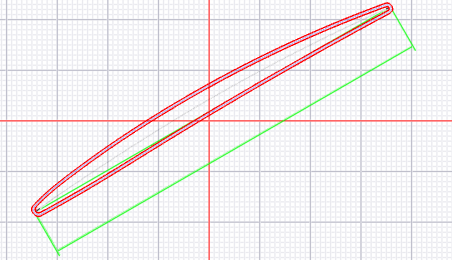

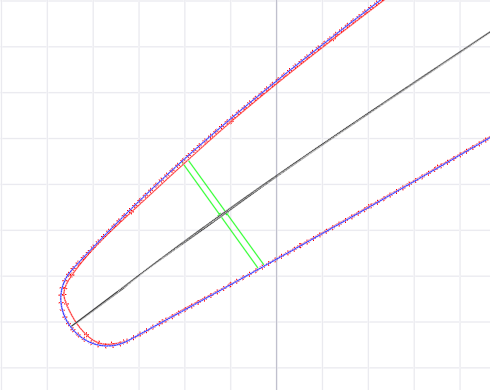

2．拖放操作，快速計算葉片截面型線的輪廓、頭圓、尾圓數據、指定位置的厚度、實際葉片相對理論葉片的扭轉及偏移、Guillotine Gage模擬、變公差以及最大厚度等各種重要數據參數

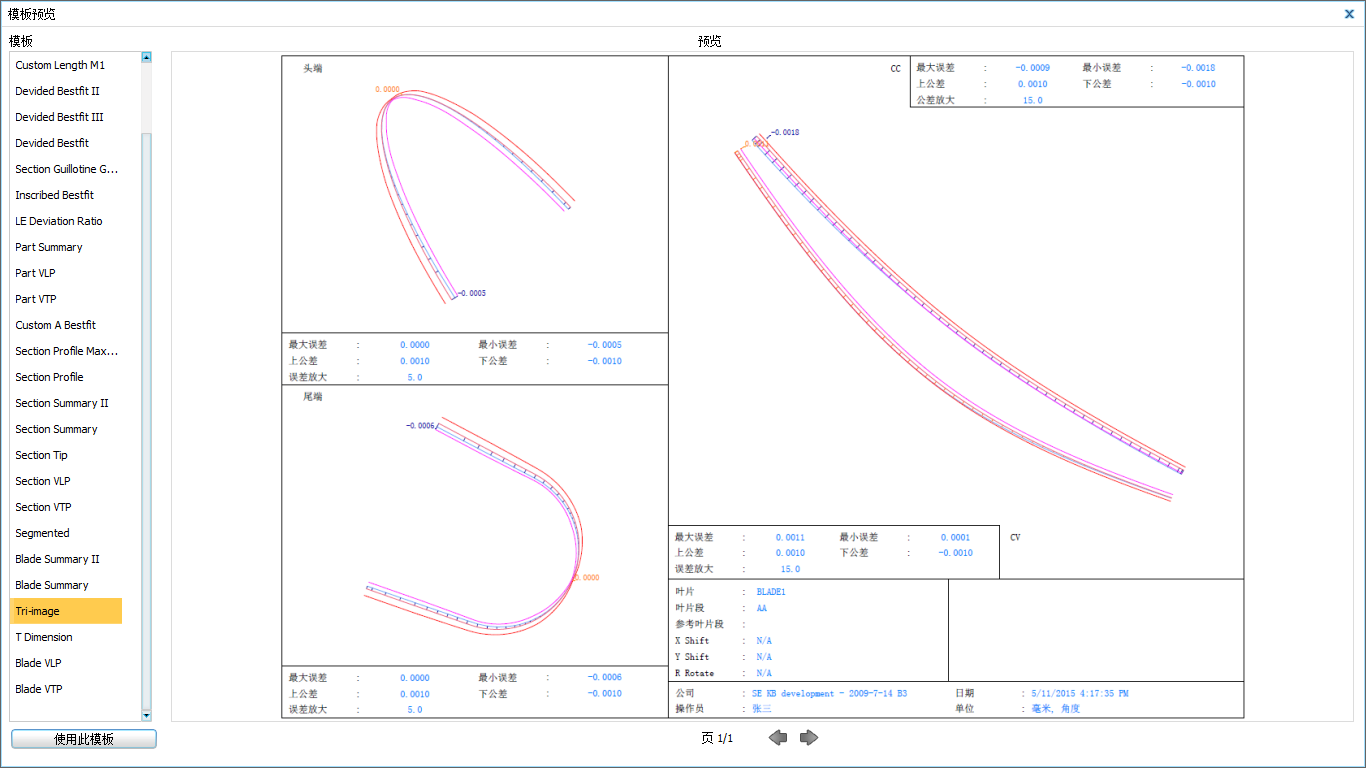

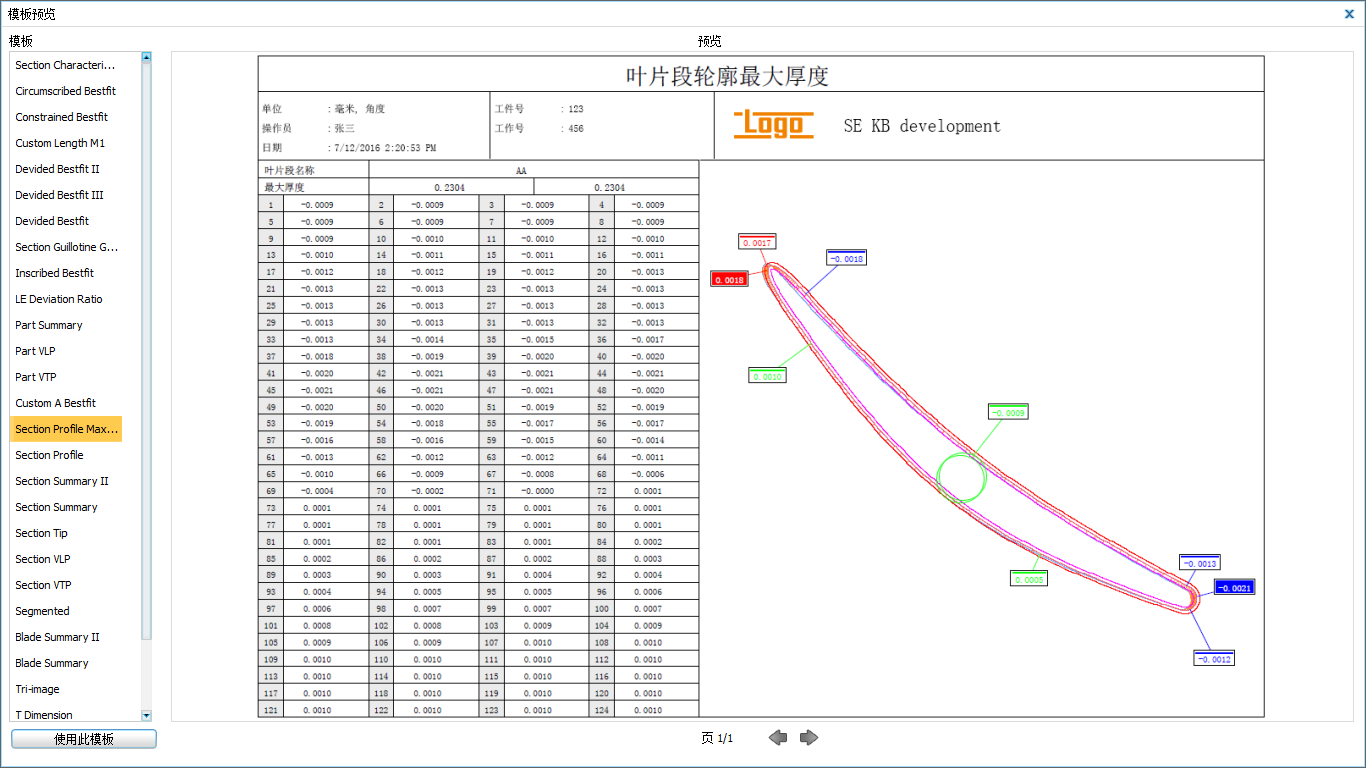

3． 特征、葉片輪廓、綜合輪廓、Guillotine Gage模擬、標準和三圖及自定義等多種輸出報告
4．支持多種擬合方法：最小二乘法權重擬合、約束擬合、2點擬合、擬合CA等擬合算法

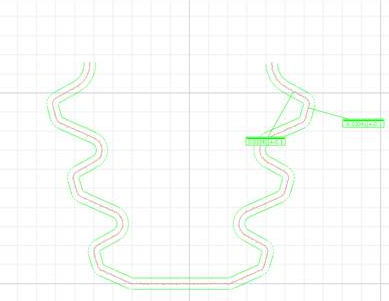

5．支持開口葉片、榫頭和波紋度的分析和評價
二. 主要零部件（Main Parts）
| CJ0039-17 | RATIONAL-DMIS葉片模塊 |
