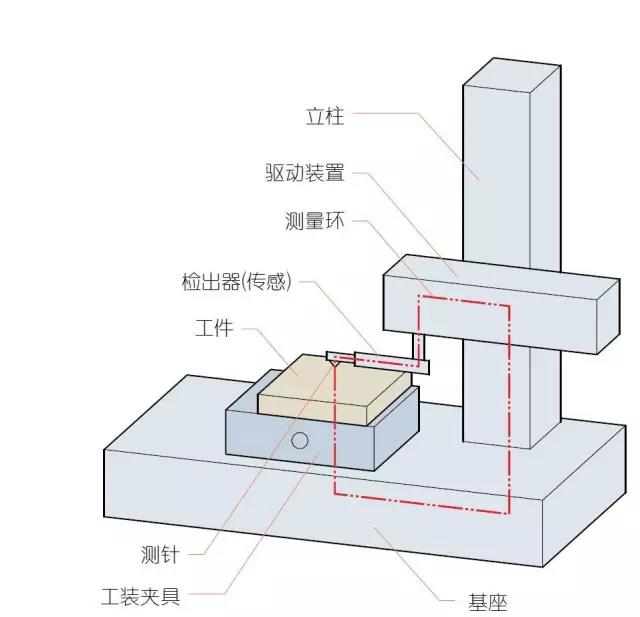

接觸式粗糙度測量儀各部名稱

接觸式粗糙度測量儀特征

ISO3274:1996(JIS B 0651:2001)

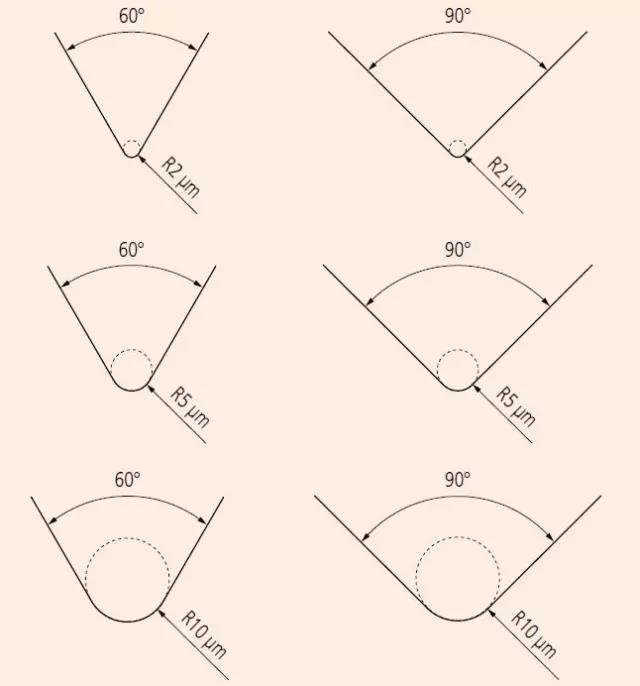

測針的幾何結構

理想的測針形狀是圓錐型，尖端為球形尖端半徑：rtip = 2 μm, 5 μm, 10 μm

圓錐角度：60°, 90°；

在理想表面粗糙度測量中，除特別規定以外，每個圓錐角的角度都是 60°。

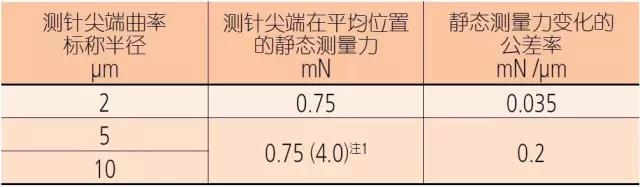

靜態測量力

測針平均位置的測力：0.75ｍN

測力的標稱變化率：0N/ｍ

標準特性值：測針平均值的靜態測力

注1  對于特殊結構探測器 (包括一個可更換測頭)，在平均位置靜態測量力的最大值為 4.0mN。

截止波長與測針尖端半徑之間的關系

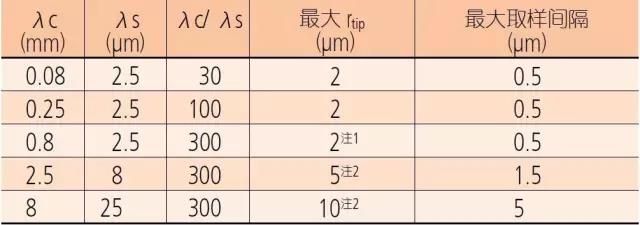

如下表所列，測針尖端半徑rtip的標準值與對應于截止波長標準值的粗糙度截止波長比率之間的關系。

注1： 對于Ra>0.5μm或Rz>3μm的表面，通常可以使用rtip=5μm的測針，在測量結果中沒有明顯差別。

注2：當截止波長λs為2.5μm或8μm時，與推薦測針針尖半徑的測針（觸針）機械濾波所產生的衰減特性將位于定義的傳輸帶之外。因此，測針的半徑或者形狀上的微小誤差不會影響到測量中參數的計算。

如果需要特殊的截止波長比率，須指定。

輪廓曲線類型

ISO 4287 : 1997（JIS B 0601 : 2001）

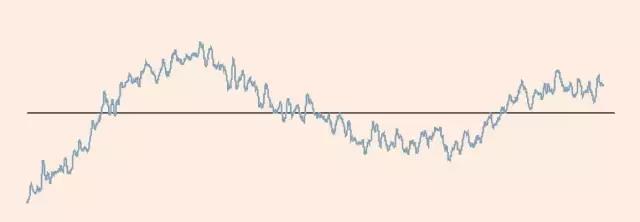

應用截止波長λs的低通濾波器以后，獲得總輪廓。

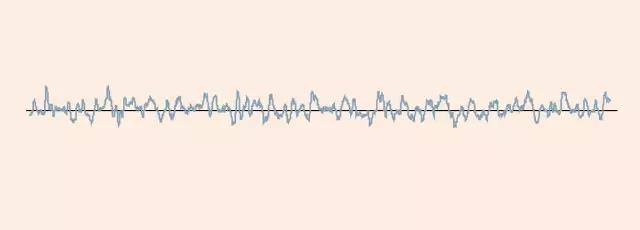

對斷面曲線（原始輪廓）采用λc輪廓濾波器抑制長波成分以后形成的曲線（輪廓）。

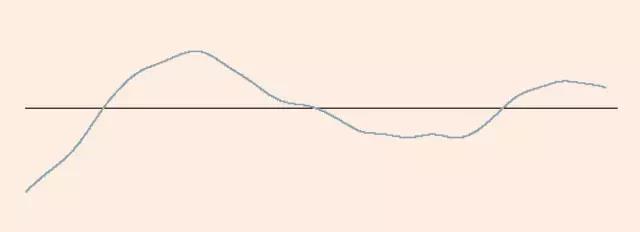

波紋曲線（波紋輪廓）

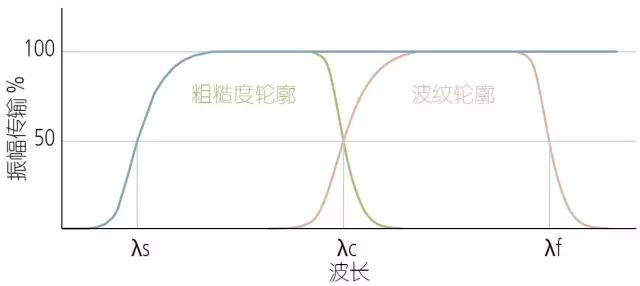

對斷面曲線（原始輪廓）連續應用λf和λc兩個輪廓濾波器以后形成的曲線（輪廓）。采用λf輪廓濾波器抑制長波成分，而采用λc輪廓濾波器抑制短波成。
