檢測圓度類的幾何公差，在產品制造行業是必不可缺的。本次將為您介紹測量圓度幾何公差的圓度/圓柱度形狀測量儀。

圓度測量儀從小型到臺式，從手動到CNC自動等多款產品，用戶可根據工件的測量需求，選擇最優的測量儀器。

小型圓度測量儀

ROUNDTEST 系列

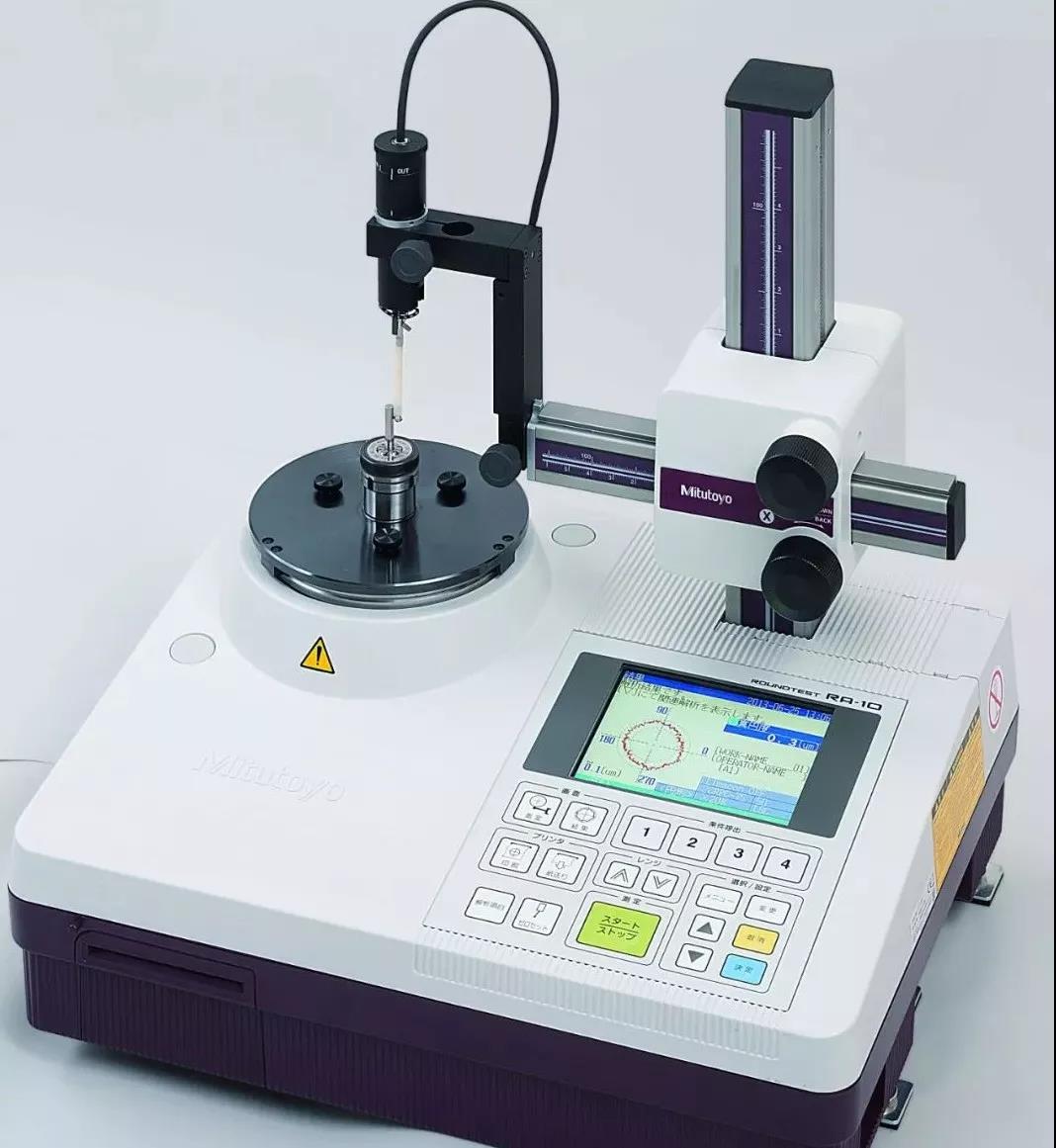

首先推薦的圓度測量儀是一款小型機RA-10，配置的大尺寸彩色LCD屏幕，便于查看測量結果，同時搭載高級熱敏打印機，操作簡單，屬高性價比的機型。

※易于操作，控制面板的按鍵且布局直觀。

※人性化操作，配有大尺寸LCD屏幕，便于查看測量結果和所記錄的數據圖表。

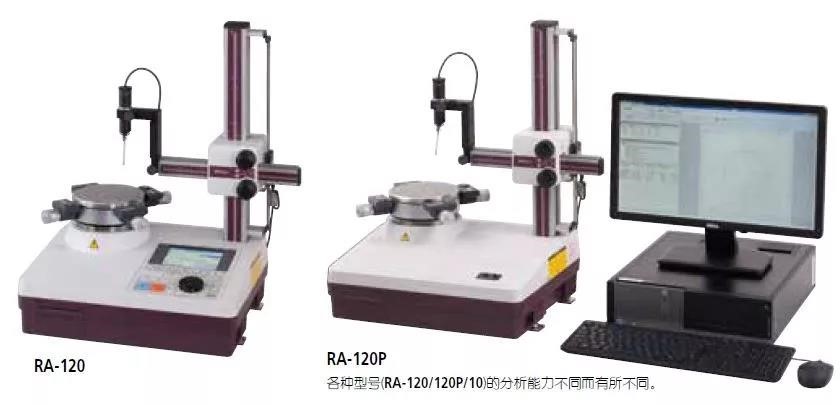

對于生產線車間使用的圓度儀，推薦使用小型圓度儀RA-120/120P，小巧輕便，操作簡單，備受用戶歡迎。

※具有D.A.T.（數字調整臺）功能，支持調心·調水平操作，減少初步設置的時間，提高工作效率。

※RA-120P配有多功能分析軟件ROUNDPAK，豐富的分析功能可對應多種工件的測量，大大提升了小型圓度儀的測量能力。

以上兩款小型圓度測量儀，三豐公司提供免費的通訊程序，將測量結果生成A4紙報告書，保存及打印。您可以根據小編以前的推文介紹的方法，在三豐官網上下載。

隨著復雜、精密加工件的測量需求的多樣化，對圓度幾何公差的測量需求也隨之變高。搭載專業的ROUNDPAK軟件，可以大幅增強數據處理功能。

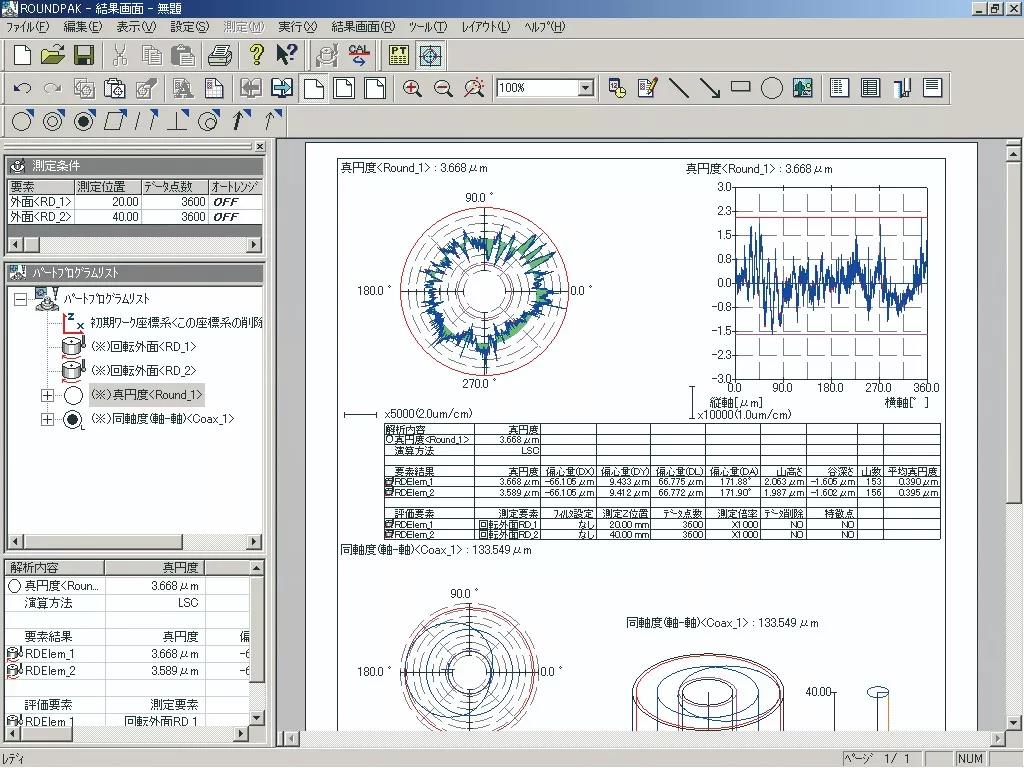

ROUNDPAK分析軟件

圓度/圓柱度測量系統

ROUNDTEST 系列

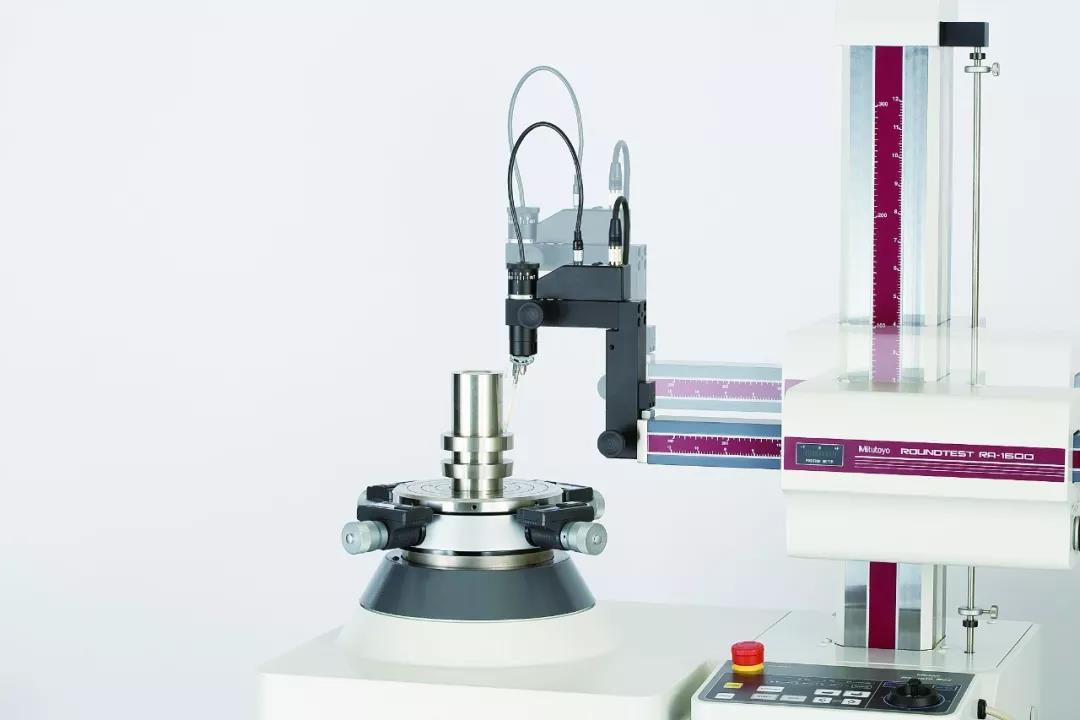

相比手動型，RA-1600是一款可進行圓柱度分析的電動驅動型測量儀，標配D.A.T.（數字調整臺）縮短了手動設置時間，大幅提升測量效率。

※標配的D.A.T.(數字調整臺)進行調心·調水平，縮短手動設置的時間。

※檢出器Z軸方向標配防破壞性碰撞功能的裝置。

※檢出器內可安裝滑動裝置（選件），可實現深孔厚壁工件的測量。

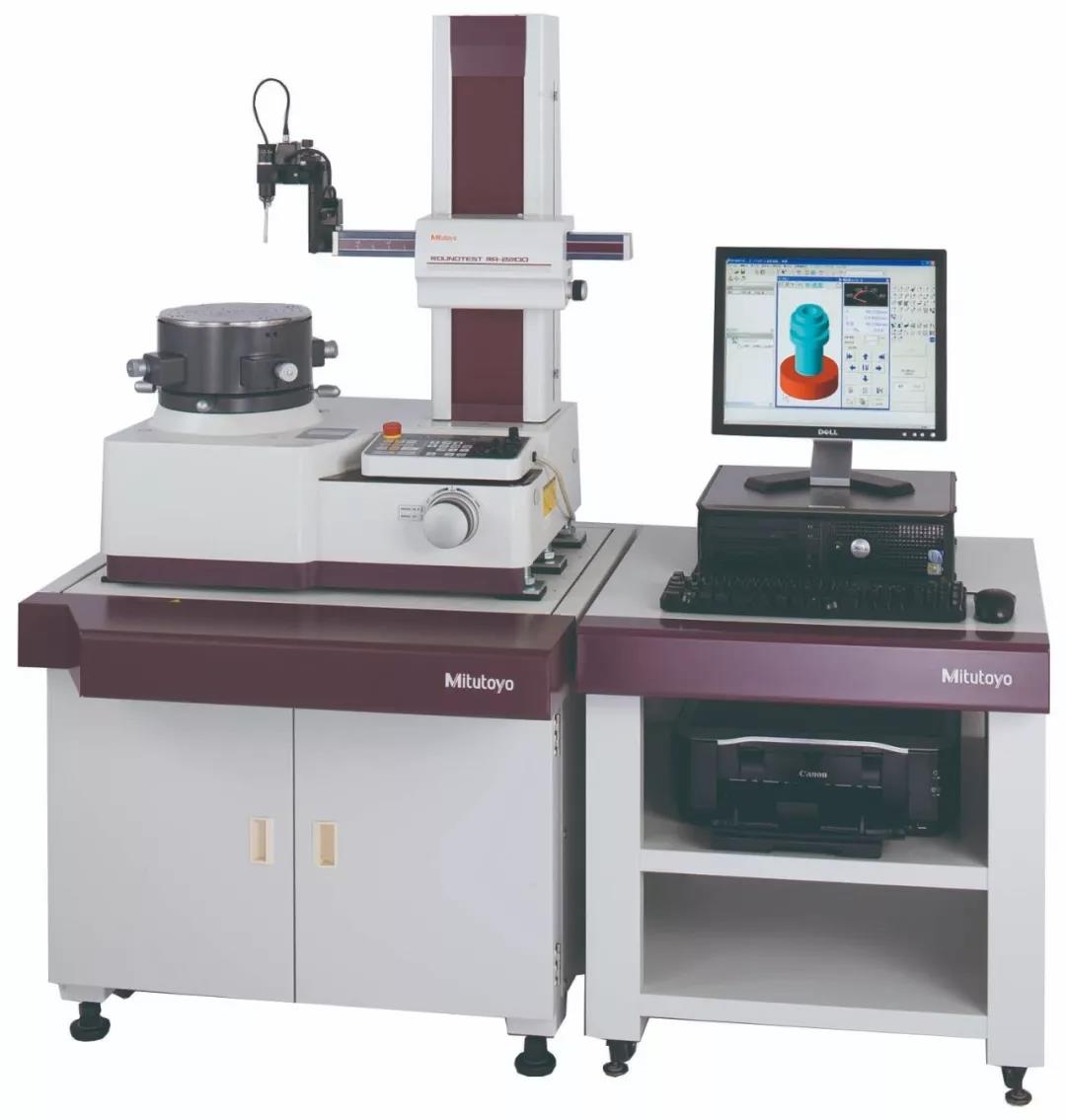

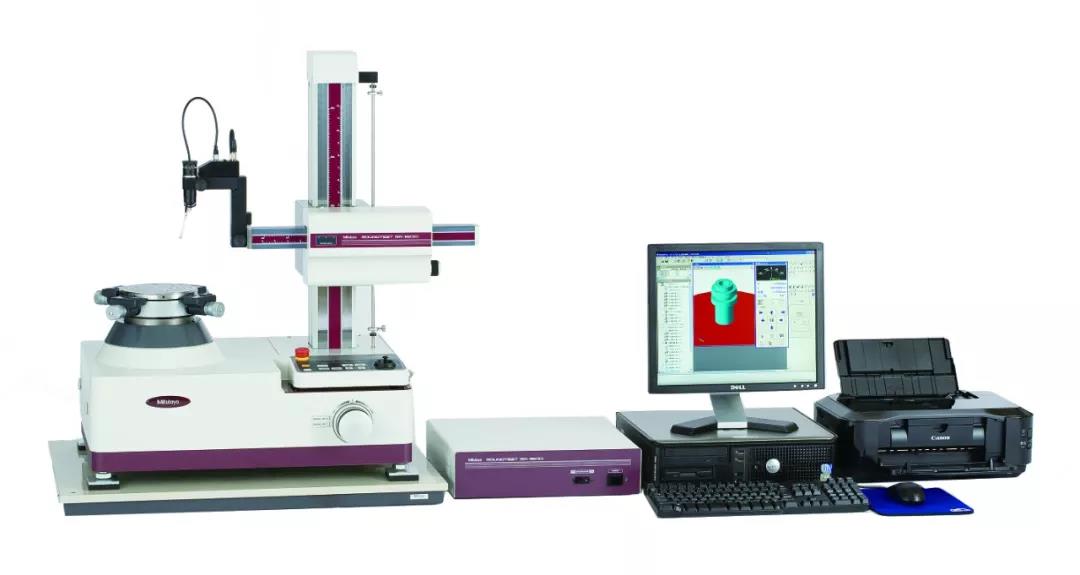

為了提升工作效率，進一步縮短調心/調水平的時間，可選擇搭載A.A.T.（自動調整臺）的機型。

※旋轉工作臺最大承重：30kg，最大測量直徑：φ256mm。

※搭載A.A.T.（自動調整臺）,自動調心/調水平。

※內外徑連續測量（內徑達φ50mm）。

※高速度，高精度測量。

※旋轉工作臺最大承重：80kg，最大測量直徑：φ356mm。

※標準配置高剛性基座和高性能減振臺，保證高精度。

※搭載A.A.T.（自動調整臺）,自動調心/調水平。

※內外徑連續測量（內徑達φ50mm）。

※高速度，高精度測量。

圓度/圓柱度形狀測量系統

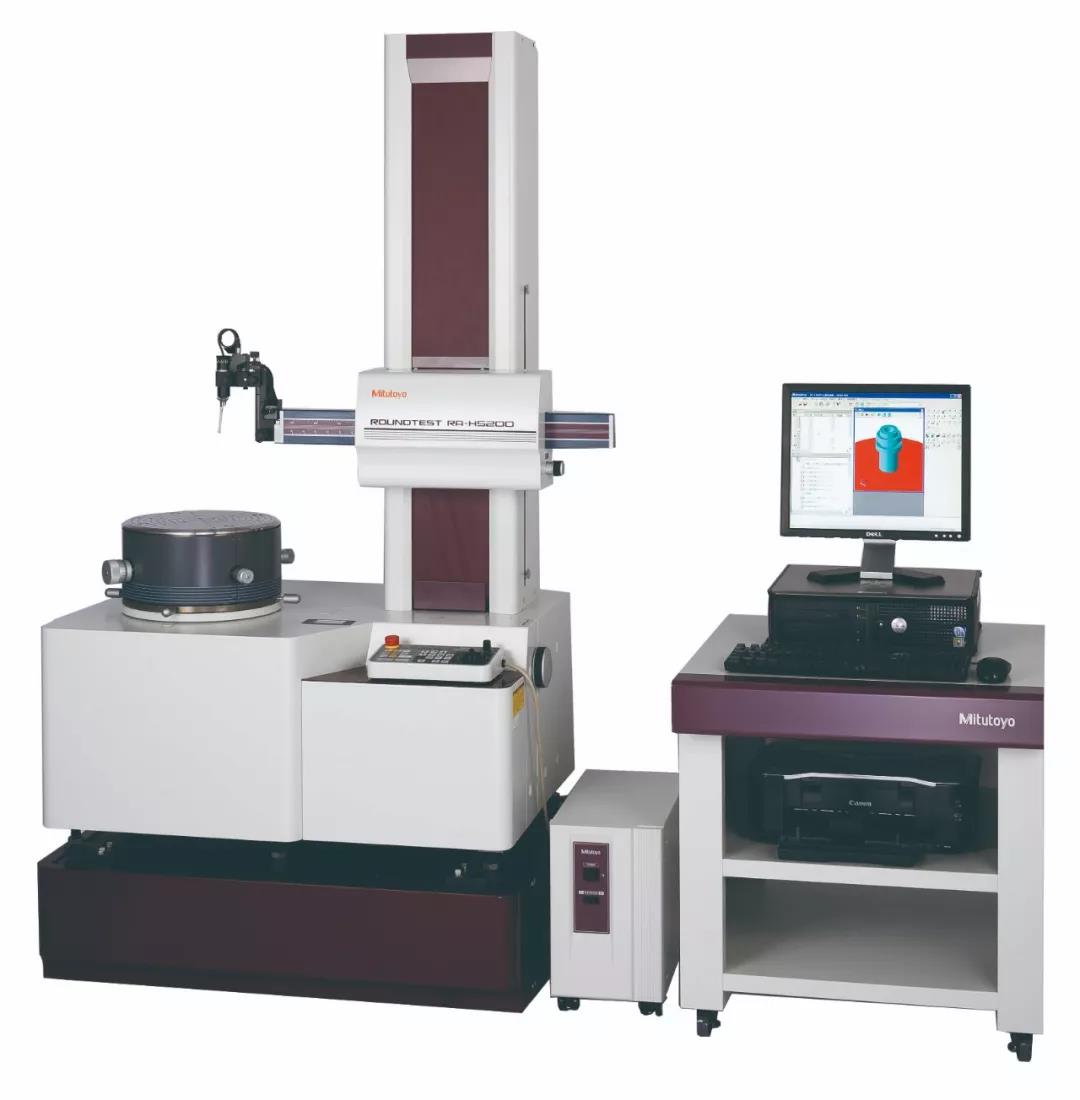

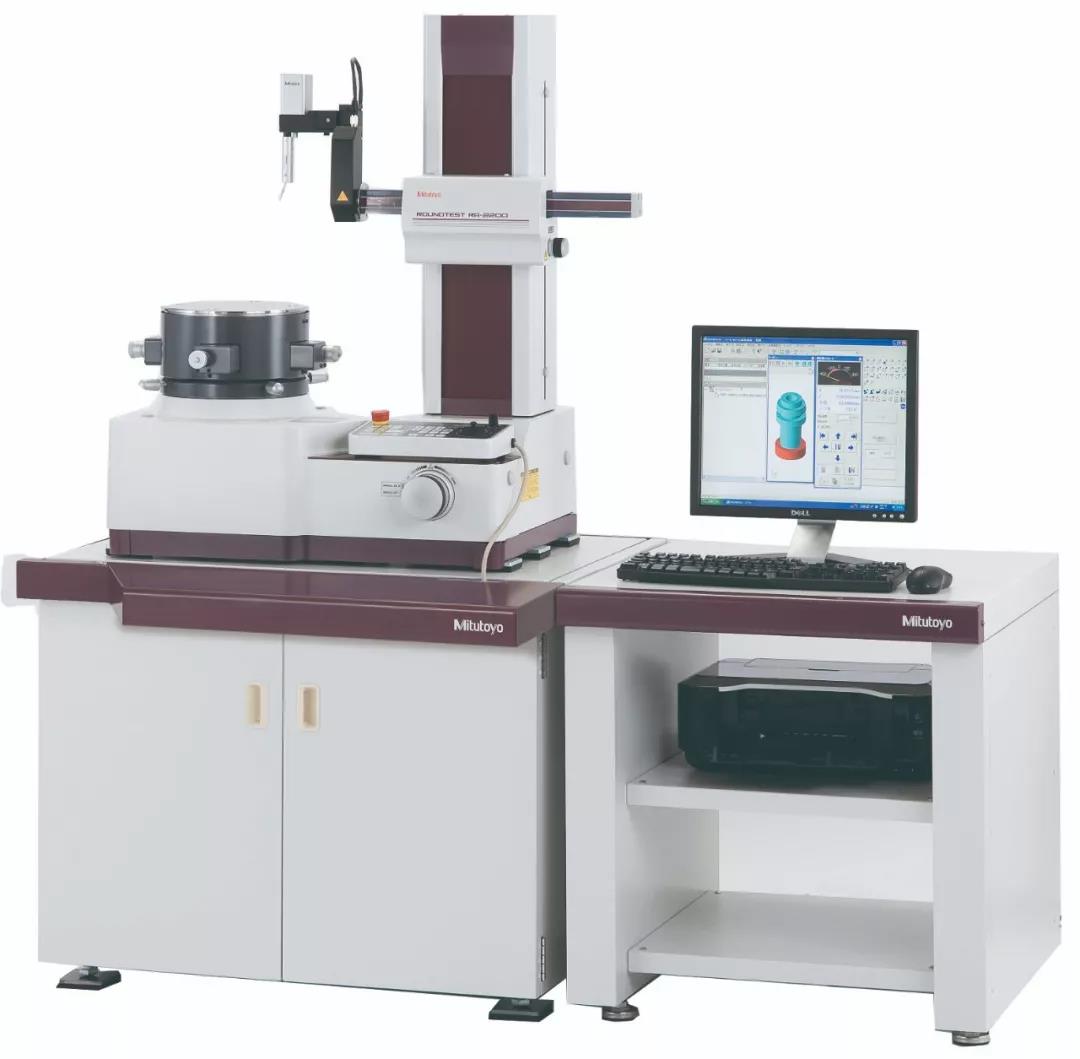

要求高精度測量、全面提高測量效率、實現多功能檢測，可以選擇CNC圓度/圓柱度形狀測量機，通過自動切換檢出器的方向，實現連續測量，大幅度提高生產效率，并可以安裝粗糙度檢出器等選件，進行表面粗糙度測量等，實現一機多用。

※高精度旋轉工作臺：

（徑向：0.02+3.5H/10000μm，軸向：0.02+3.5X/10000μm）。

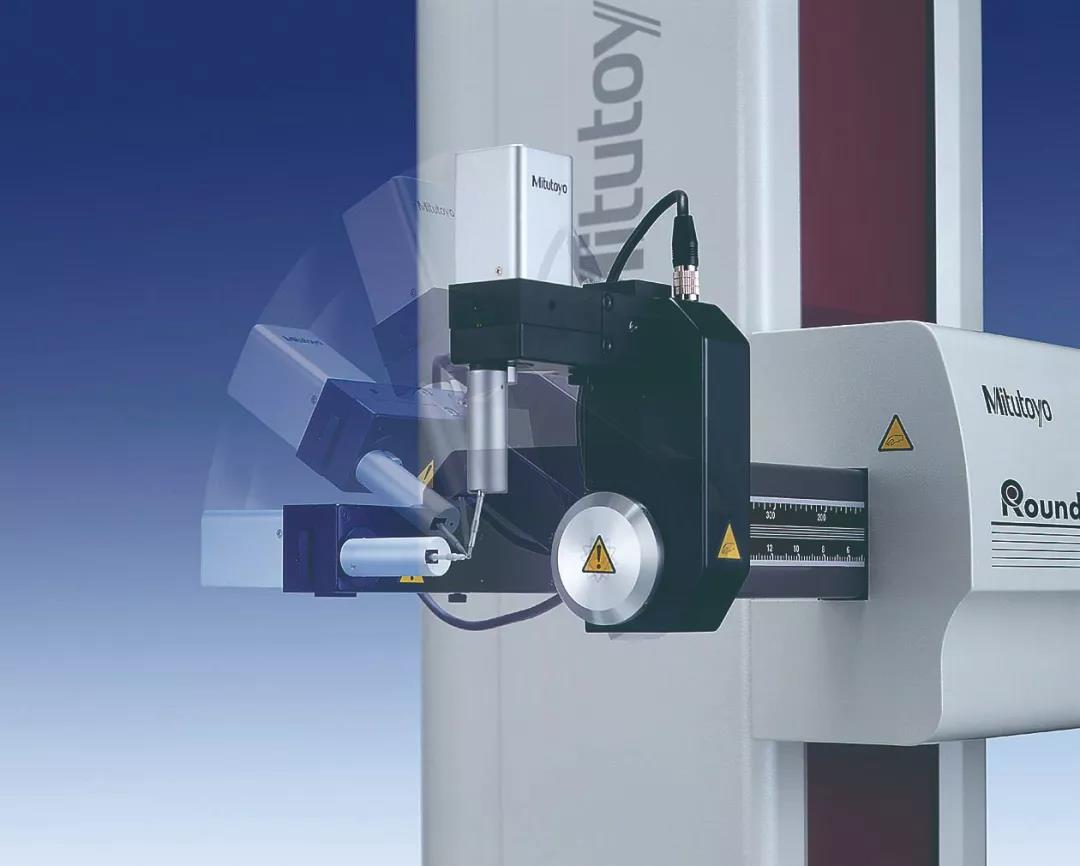

※在0-270°的范圍內以1°增量旋轉，對多種要素組合進行連續測量。

※脫機教學功能可輕松生成工件程序。

※定位傳感器實現CNC高精度自動測量。

※高剛性基座和高精度Z軸立柱，保證了測量機的高精度。

※標準配置高性能減振臺，盡可能降低振動等外部因素的影響。

※旋轉工作臺各軸搭載高精度光柵尺，實現高速自動調心/調水平。

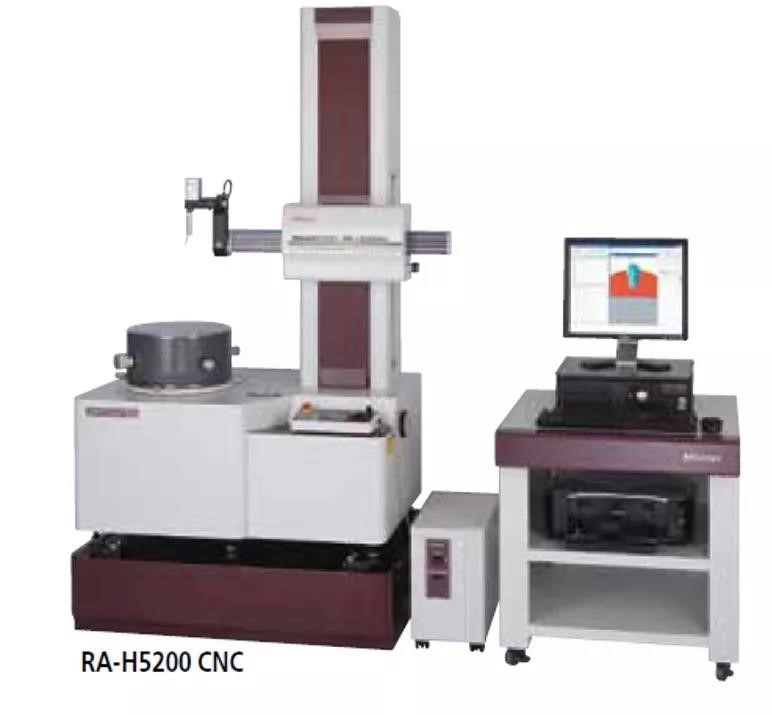

※旋轉工作臺的高旋轉精度：

（徑向：0.02+3.5H/10000μm，軸向：0.02+3.5X/10000μm）。

※搭載強大的分析軟件，可進行X軸跟蹤測量、螺旋測量解析、內外徑測量等。

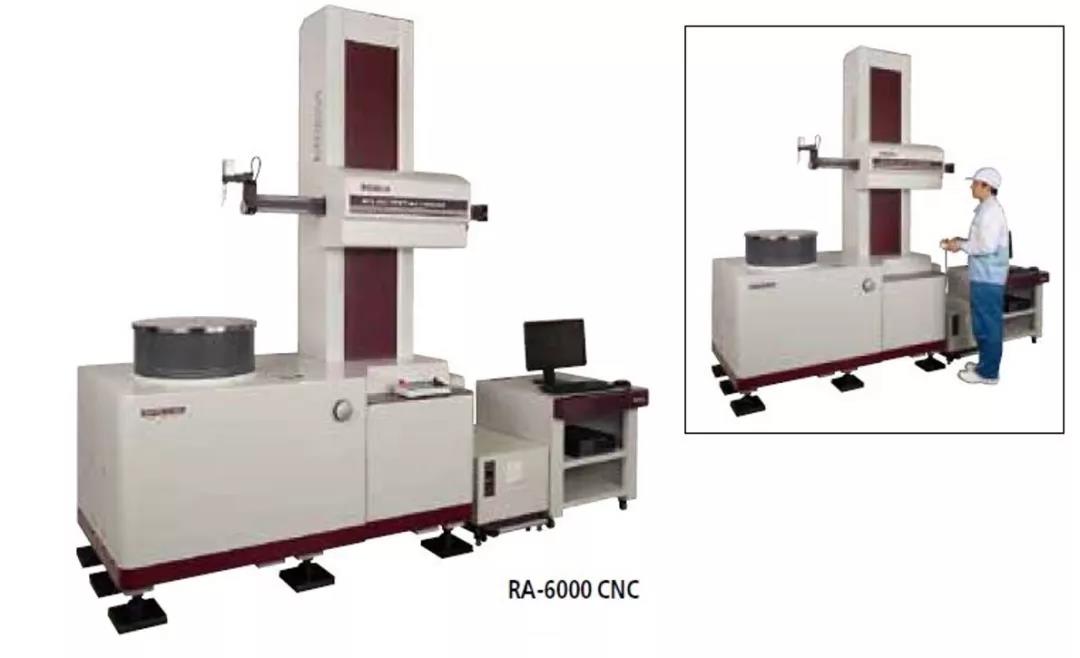

大型的、沉重的圓柱形工件的測量一直是個難題，RA-6000CNC系列承重達350kg，同時具有超高的旋轉精度，不論是圓度、圓柱度的平面度等都可以實現高精度測量。

※旋轉工作臺最大測量直徑：φ880mm。

※配置測量機床主軸深孔內側的深孔測量裝置（可定制）。

※X軸驅動部的定位傳感器搭載三豐高精度光柵尺，可實現高精度定位
