PC-DMIS曲線掃描陣列方法
發布時間：2023-03-01 12:36:15點擊率：
PC-DMIS曲線陣列的使用 思瑞服務 2022-11-11 17:18 發表于江蘇
前言

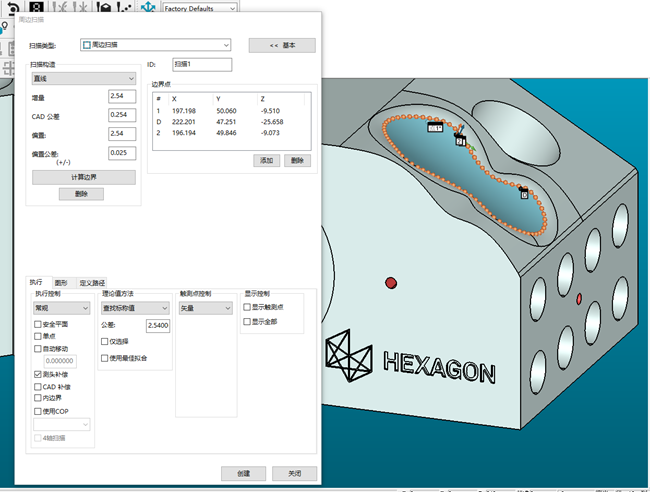

使用PC-DMIS2021之前的版本測量下圖所示的輪廓點，通常是使用DCC Scanning模塊，使用周邊掃描的命令進行測點的規劃。如果客戶沒有購入此模塊則需要付費購買模塊方可使用。
PC-DMIS2021增加了曲線陣列功能，讓用戶更容易實現點輪廓軌跡的編寫，且無需付費購買模塊，大大提升編程效率的同時也為客戶節約了一筆不小的費用。
具體操作如下
1
建立好零件坐標系將模型與零件坐標系對齊
2

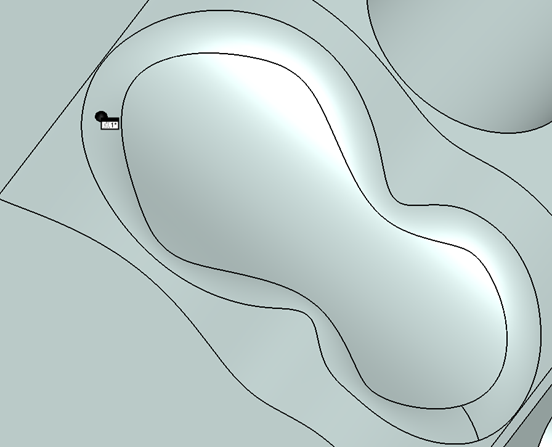

在需要取樣的曲線附近取一個矢量點
3

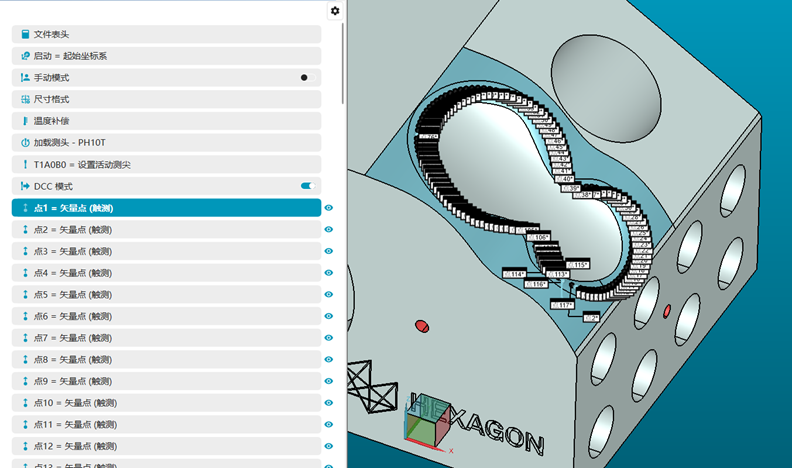

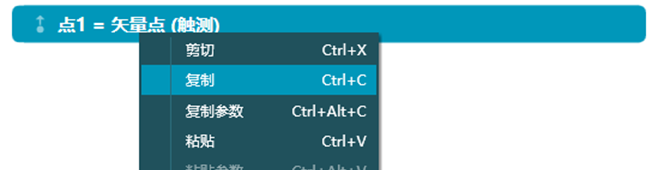

編輯窗口中選中需要陣列的點并復制目標
4
打開陣列窗口（可以從編輯菜單進入或快捷窗口進入）
5

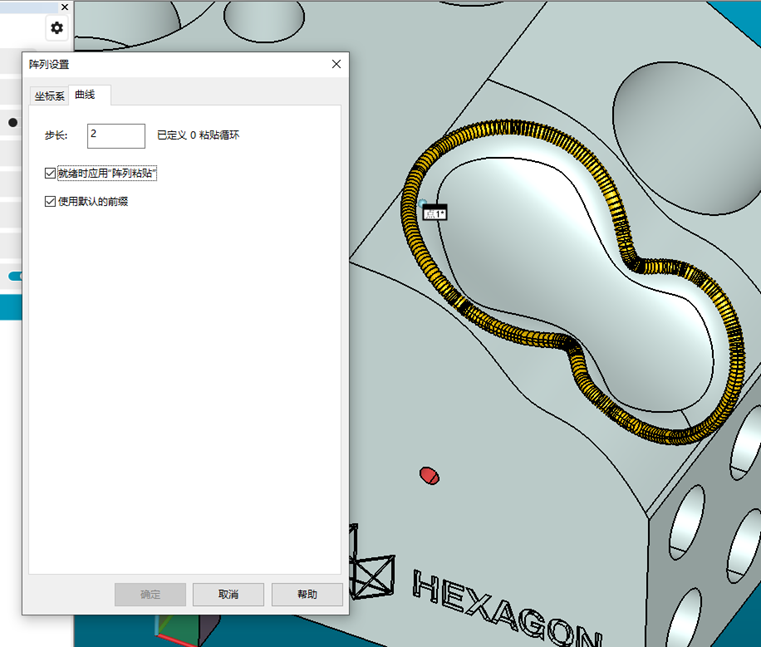

設置步長，勾選就緒時應用陣列粘貼，鼠標控制光標滑至參考曲線，出現圖示效果后，單擊左鍵
6

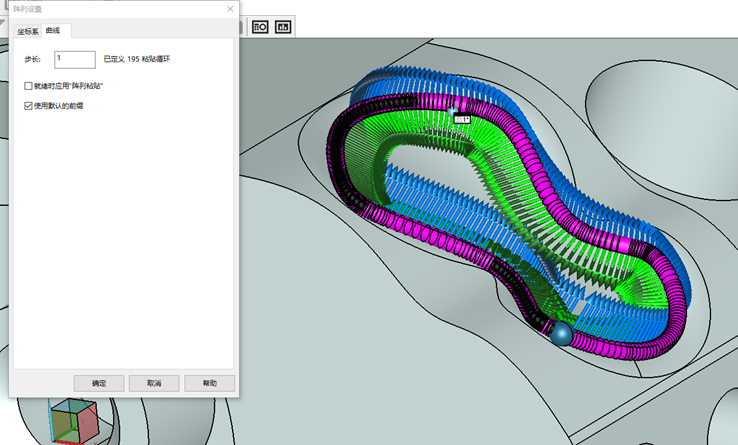

點擊確定生成點命令
