詳細步驟

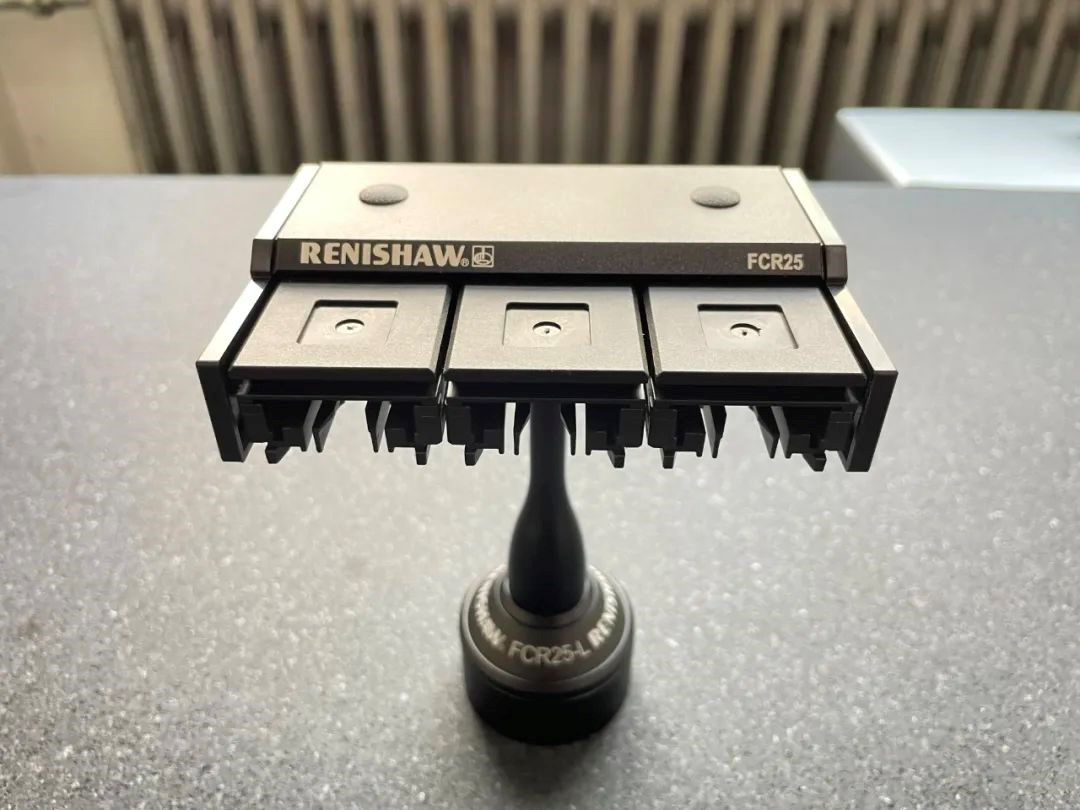

1. 將FCR25更換架安裝好，并通過測針將更換架擺正。

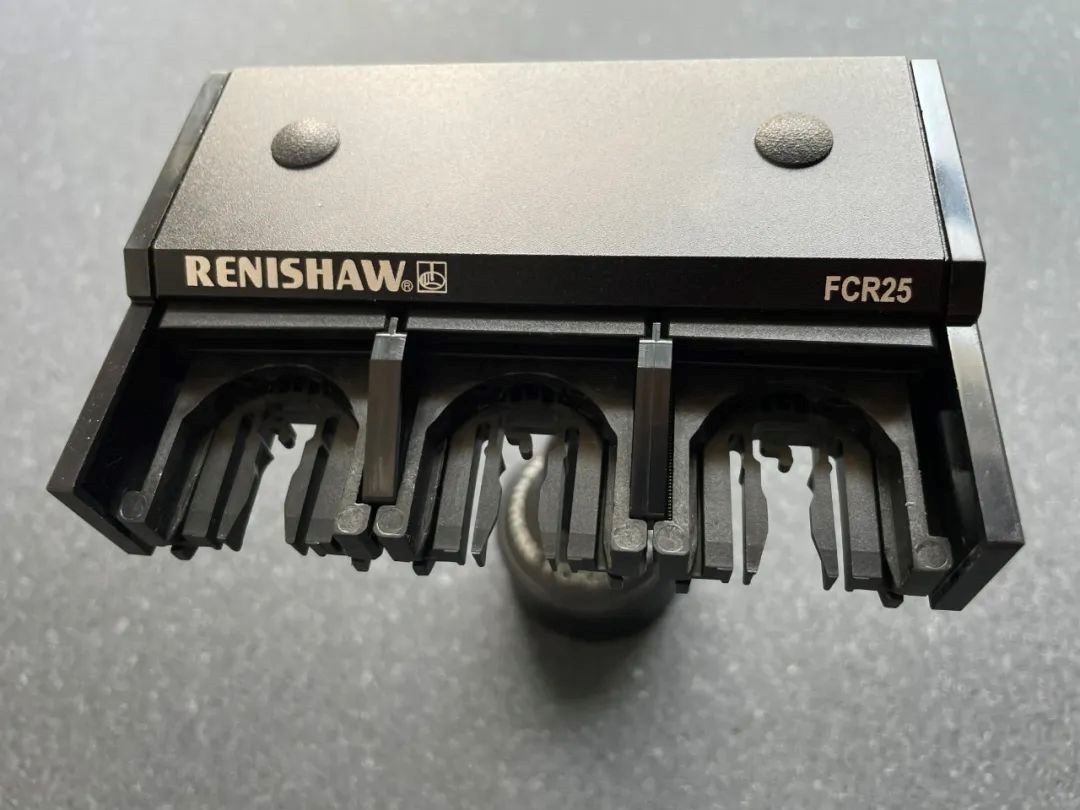

2. 將更換架蓋板打開，用固定板將更換架蓋板固定。

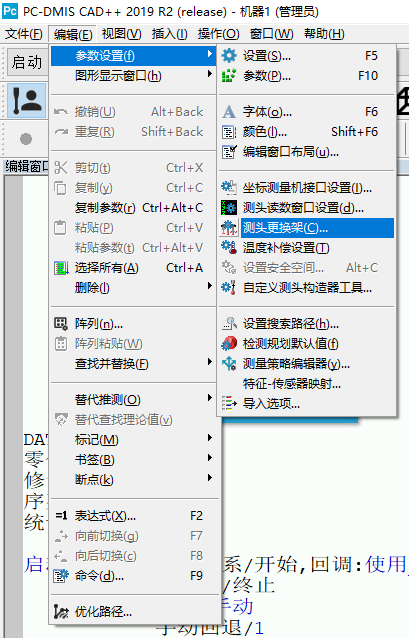

3. 打開 PC-DMIS 軟件，新建程序后，依次點擊 “編輯”-“參數設置”-“測頭更換架”

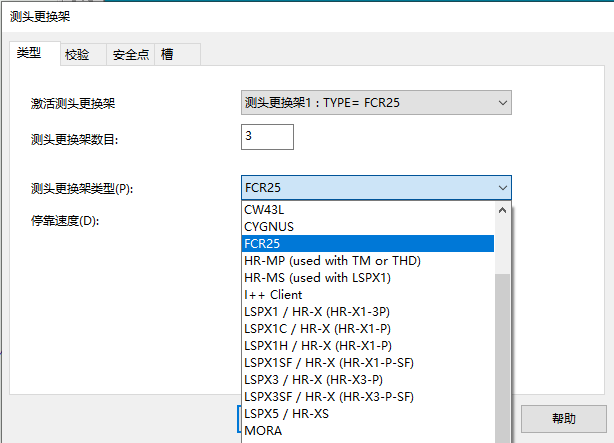

4. 彈出如下對話框后，在“類型”的窗口下，將“測頭更換架類型”下拉，列表中選擇“FCR25”，在測頭更換架數目欄填寫卡槽數量，完成后點擊“應用”。

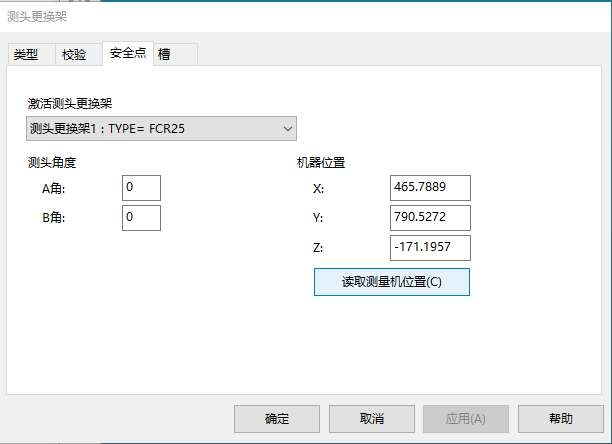

5.切換至“安全點”窗口，將測頭移動到更換架存取吸盤前的安全位置后，點擊“讀取測量機位置”，點擊“應用”。

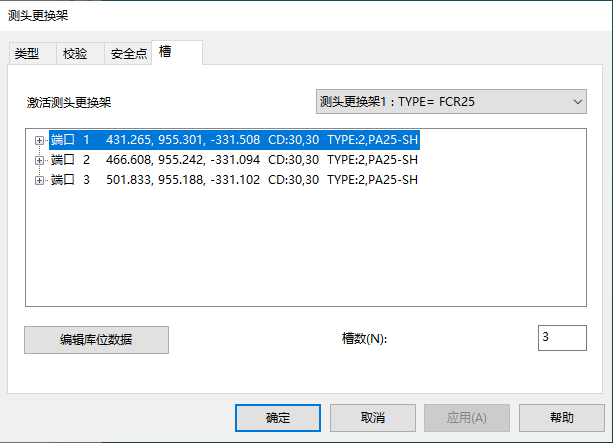

6.切換至“槽”窗口，先點擊選擇“端口1”，再點擊“編輯庫位數據”。

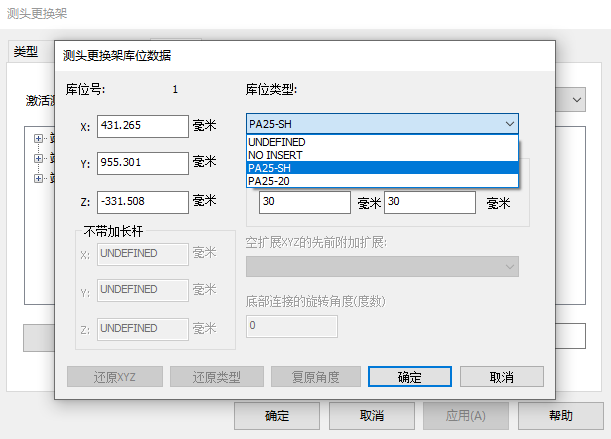

7.彈出如下對話框后，將“庫位類型”下拉，選擇“PA25-SH”，之后點擊“確定”；至此，“端口1”設置完成，按照6和7的步驟依次將“端口2”和“端口3”同樣設置，設置完成后點擊“應用”。

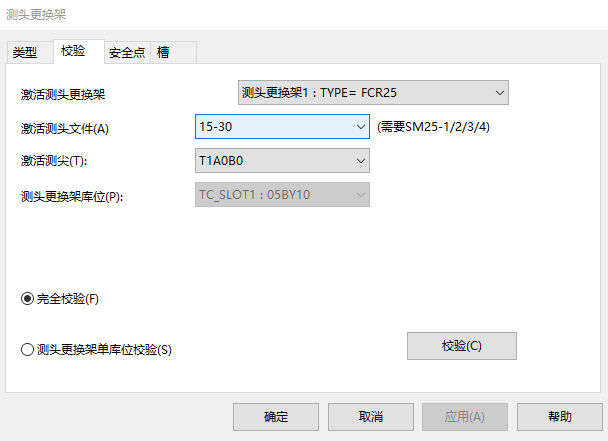

8.切換至“校驗”窗口，確認“激活測頭文件”和“激活測尖”與當前機器使用的測頭文件與角度相同，選擇“完全校驗”后，點擊右下角的“校驗”。

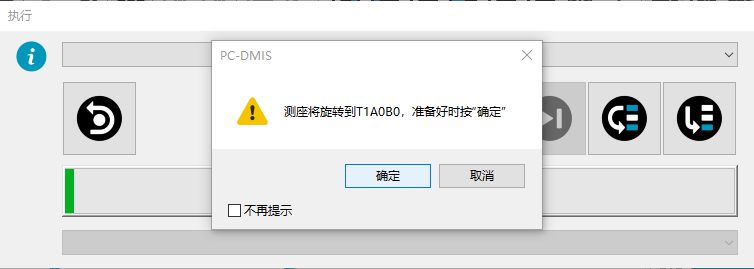

9.此時，軟件彈出如下窗口，確認角度是否正確，若不正確，將測座移動至安全位置，確保測座旋轉至“A0B0”角度時不會碰撞，然后點擊“確定”。

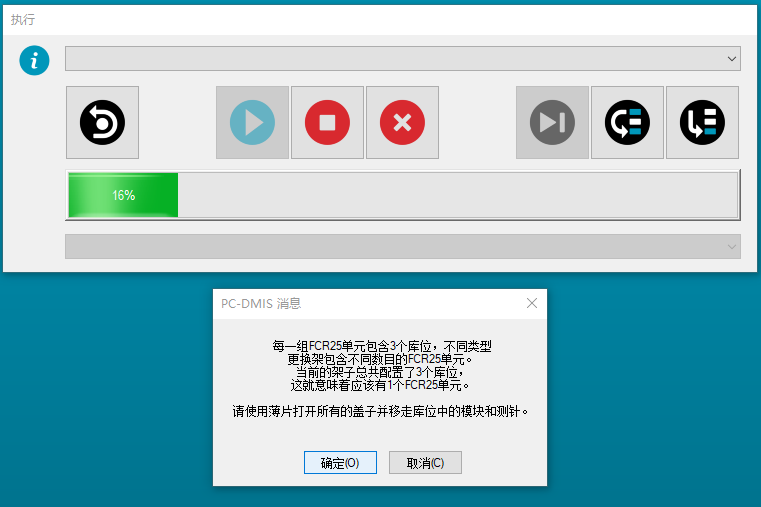

10.軟件彈出如下窗口，再次確認所有更換架的蓋子已打開，確認無誤后，點擊“確定”。

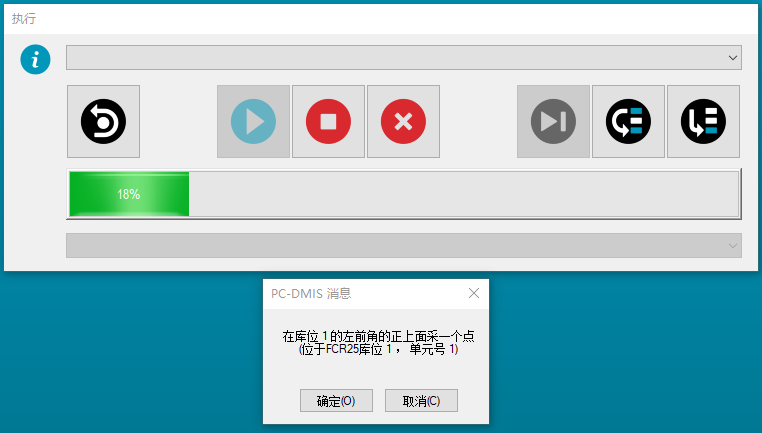

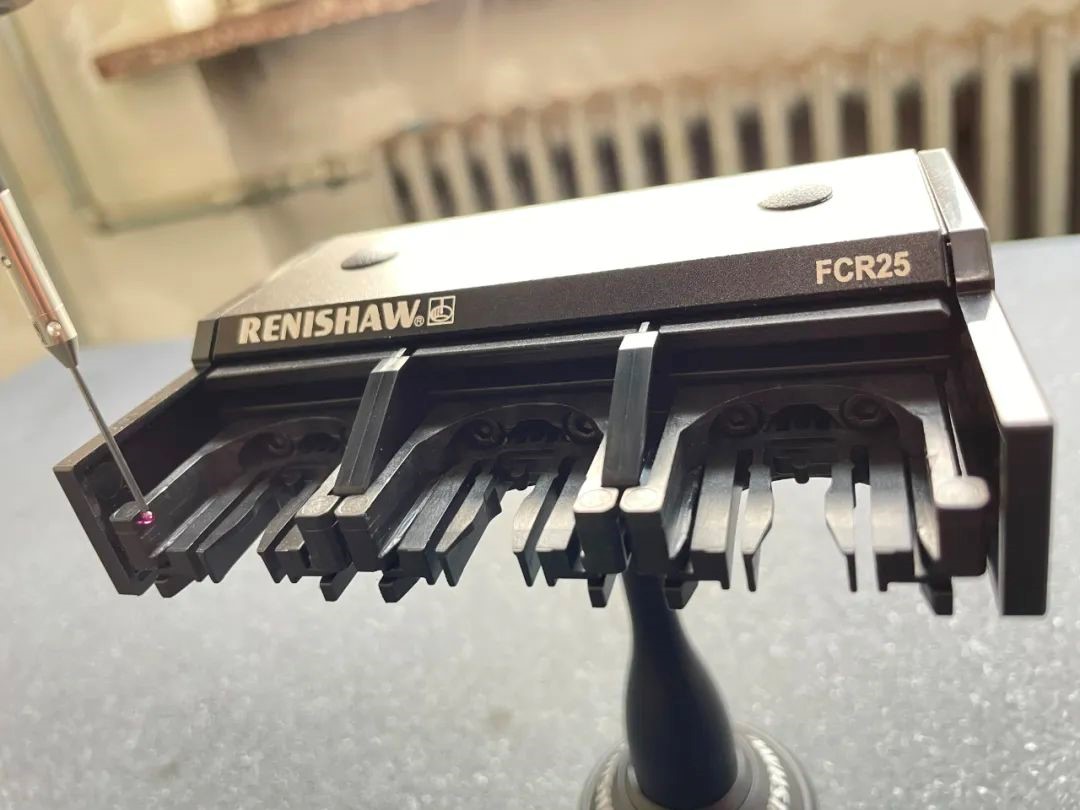

11.根據軟件提示，將測針移動至如下圖位置，點擊軟件上“確定”后，利用手柄在如下圖位子上采一個點，并點擊手柄上的“確認”按鈕。

12.同上一步驟，在更換架上采第二及第三個點。

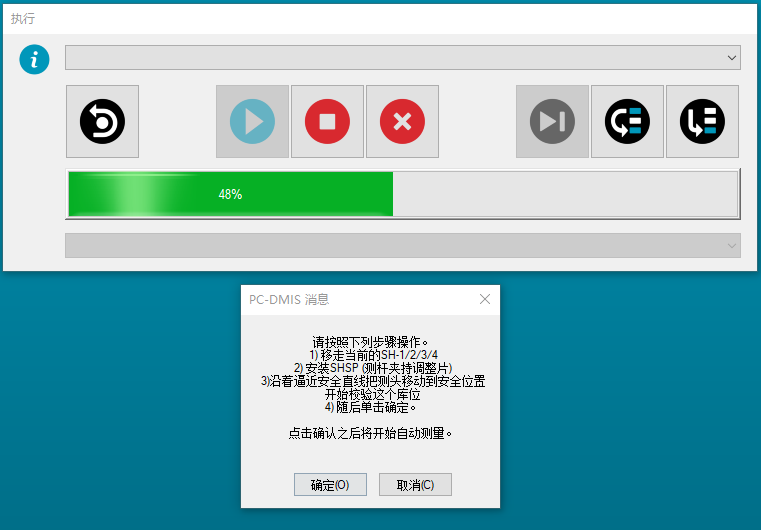

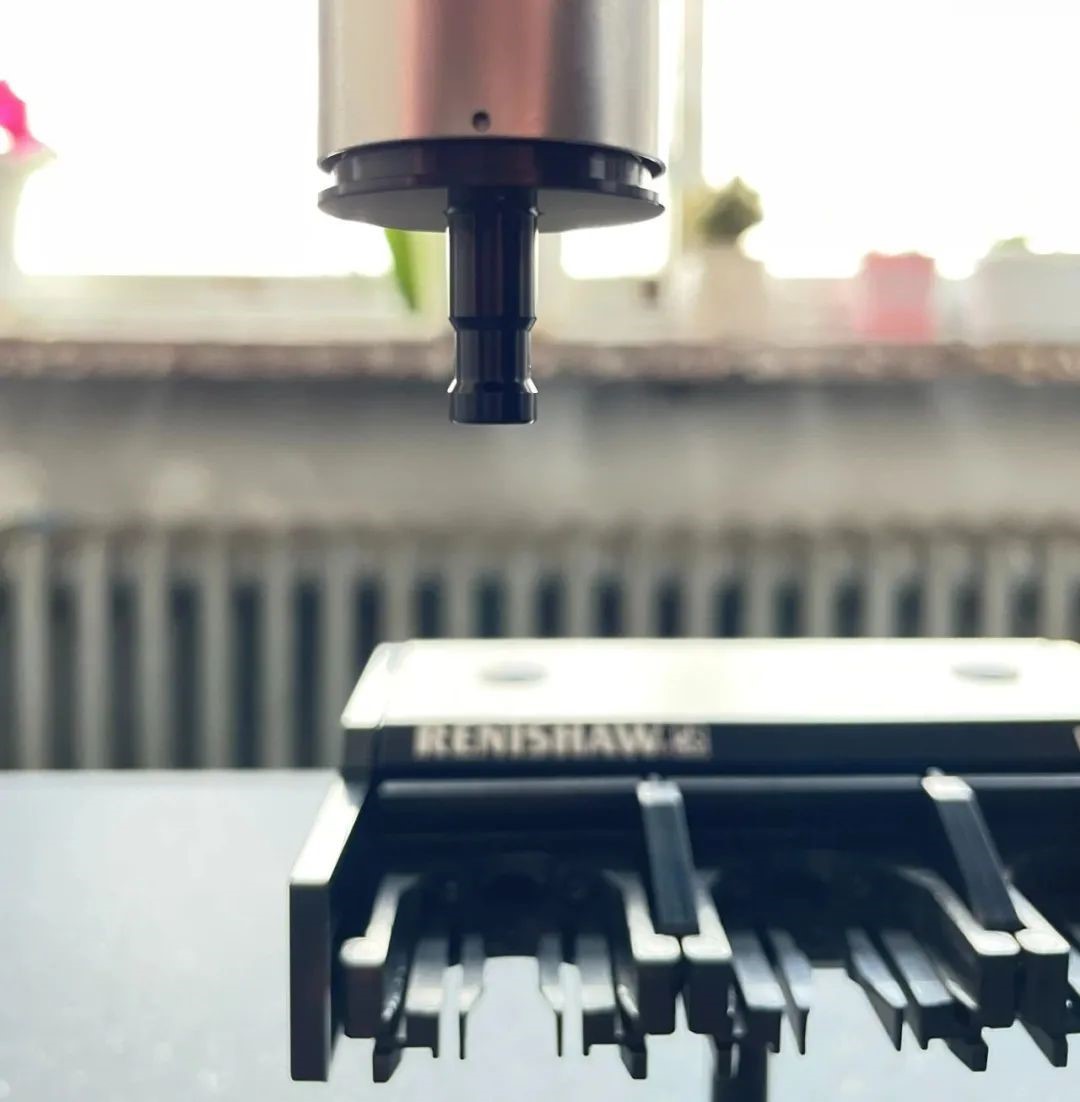

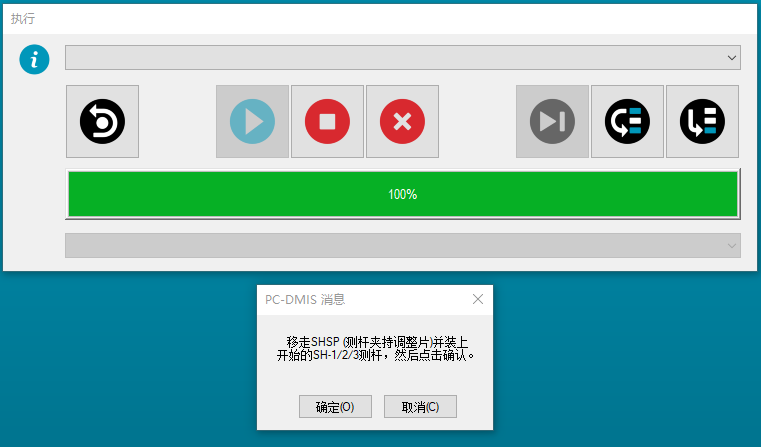

13.當“第三點”測完并點擊手柄確認后，軟件彈出如下窗口，此時更換并安裝“SHSP測桿”，如下圖所示。

14.把手柄速度調慢，將測頭移動至更換架上方安全位置，點擊軟件上“確定”，測頭自動校驗。

15.測頭自動校驗完成后，可換回原有測針，并依次點擊“確定”

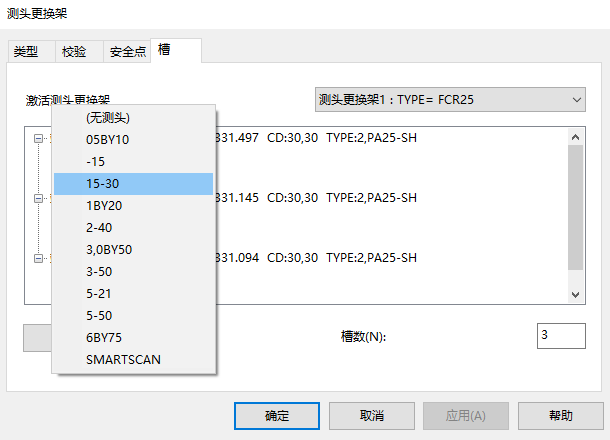

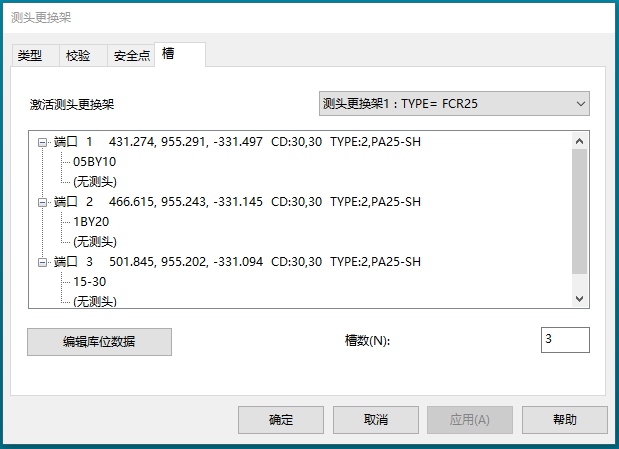

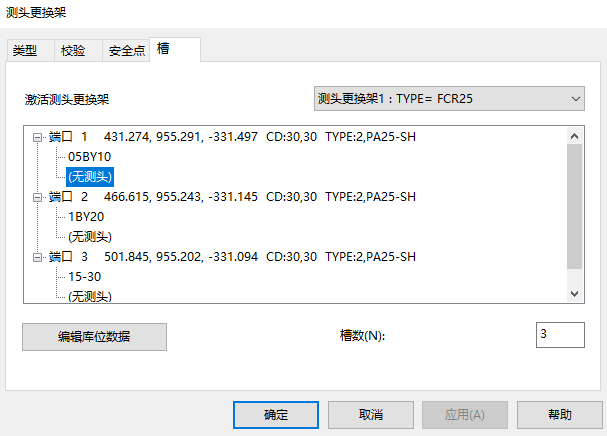

16.切換至“槽”窗口，分別點“開端口1/2/3”前的“+”，在“無測頭”右鍵選擇庫位中想要存放的測針。

17.選擇完成后點擊“應用”-“確定”，至此更換架校驗完成。
